Линейка огнестойких кабельных линий ПРОМРУКАВ (ОКЛ-ПР)
Требование закона
В соответствии с требованием Федерального закона N123 в ред. от 10.07.2012 ст. 82 «Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций».
Огнестойкие кабельные линии ПРОМРУКАВ (ОКЛ-ПР)
В ОКЛ-ПР применены огнестойкие кабели с нг(А) – категорией нераспространения горения при одиночной и групповой прокладке, с одно и многопроволочными жилами, с сечением жил до 25 мм² с применением огнестойких коробок и до 240 мм² без огнестойких коробок и допустимым рабочим напряжением, согласно паспорту на кабель.
ОКЛ-ПР включает в себя:
1. Огнестойкий кабель, входящий в состав сертифицированного решения.
2. Несущие и соединительные элементы:
• кабельные линии ПРОМРУКАВ-ЛМ в лотках металлических;
• кабельные линии ПРОМРУКАВ-КК в кабельных каналах из ПВХ;
• кабельные линии ПРОМРУКАВ-ГТ в гофрированных трубах из ПВХ, ПНД, ПП и ПА;
• кабельные линии ПРОМРУКАВ-ЖТ в жёстких трубах из ПВХ;
• кабельные линии ПРОМРУКАВ-МР в металлорукаве:
- Р3 негерметичный;
- Р3 в ПВХ изоляции (МРПИ);
- Р4 негерметичный антивандальный.

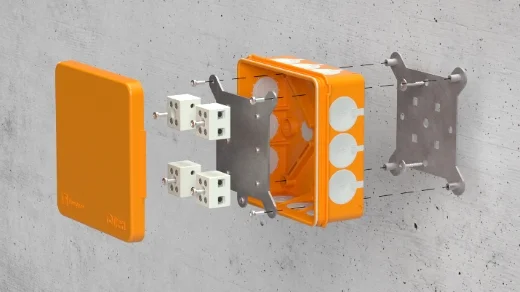

3. Огнестойкие коробки, входящие в состав сертифицированного решения.
4. Элементы крепления ОКЛ-ПР.
Испытание ОКЛ-ПР

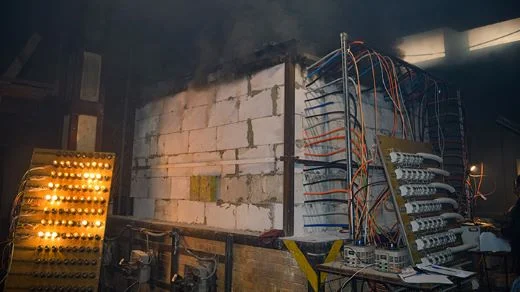

Испытание ОКЛ производится в испытательной печи размером 3х3х3м. (Ил. 4), где искусственно создаются условия приближенные к условиям реального пожара. В печи монтируется кабельная линия «Электропроводка», состоящая из кабеля, кабеленесущей системы (Лотки металлические, гофрированные трубы, металлорукав и т.д.), огнестойких коробок и элементов крепления (Ил. 5). Для контроля работоспособности линии во время испытания, один конец кабеля подключают к электросети, а к другому концу подключают электрическую лампочку. Время, которое пройдет от начала до конца испытания, или до отключения электрической лампочки из-за обрыва, короткого замыкания линии или иного фактора, является временем работоспособности линии в условиях пожара. Испытание производится в соответствии с ГОСТ Р 53316-2021.

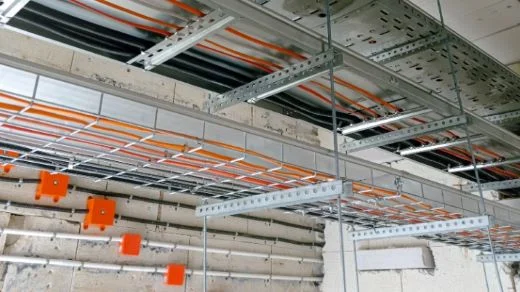

Монтаж ОКЛ-ПР
Запрещается крепление на конструкциях ОКЛ элементов, не связанных с ОКЛ. Все соединения кабелей следует производить только в огнестойких коробках.ОКЛ могут размещаться по потолку и стенам, горизонтально и вертикально, одиночным кабелем или жгутом в одной трубе, металлическом рукаве или кабельном канале.

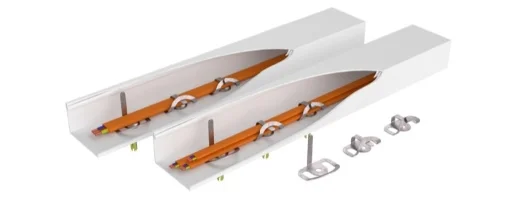

Для удобства монтажа ОКЛ ПРОМРУКАВ-КК специалистами компании был разработан стальной кабель-канальный хомут «Хомут FR ПР».
