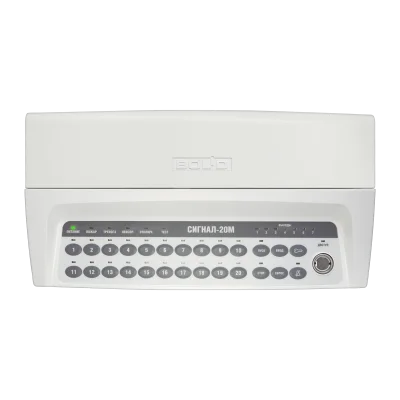

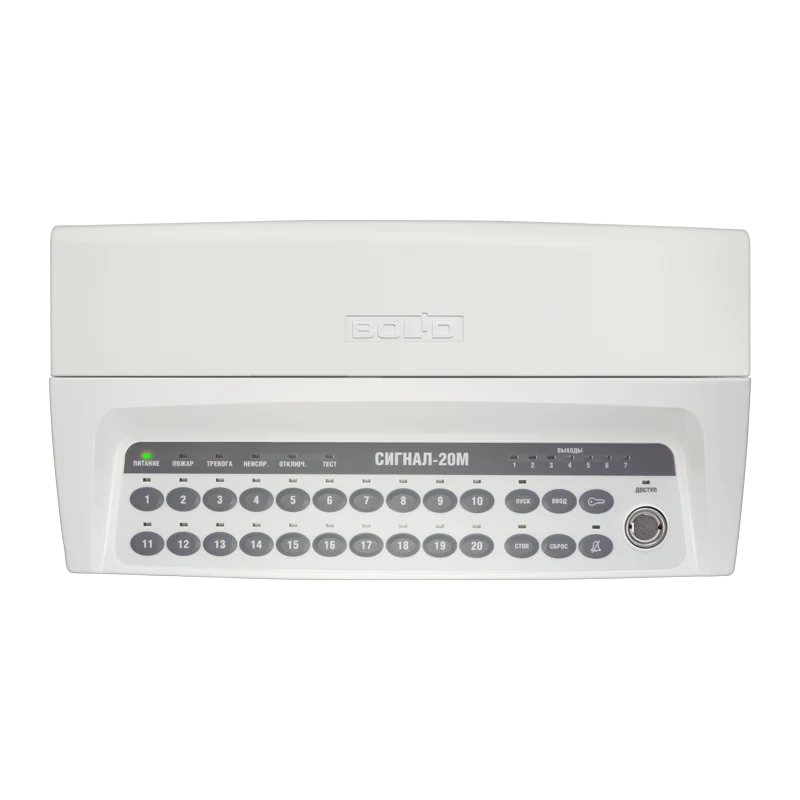

Сигнал-20М Прибор приемно-контрольный и управления охранно-пожарный
Назначение:
Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".
При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".
Для конфигурирования прибора необходима специальная версия программы "Uprog.exe", высылаемая по запросу.
Возможности:
- Прибор "Сигнал-20М" нового поколения стал совмещенным приемно-контрольным прибором и прибором управления средствами оповещения в составе комплексов технических средств:
- пожарной сигнализации и автоматики
- систем оповещения и управления эвакуацией 1 и 2 типов
- охранной и тревожной сигнализации
- технологической сигнализации
- Прибор получил ряд серьезных усовершенствований:
- принципиально новую конструкцию корпуса
- увеличенный размер клеммных колодок
- встроенный считыватель Touch Memory
- увеличение количества контролируемых выходов и возможность подключать несколько оповещателей к одному выходу
- возможность подключать термокабели напрямую к прибору, без блоков обработки
- возможность вручную управлять оповещателями при помощи кнопок "Пуск" и "Стоп"
- поддержку типов входов "Пожарный ручной", "Водосигнальный" и "Пожарный пусковой"
Основные особенности:
- контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
- приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
- приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
- контроль исправности линий связи с пожарными извещателями
- формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
- формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
- управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
- контроль исправности линий связи с оповещателями
- возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
- отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
- хранение в энергонезависимой памяти до 4096 сообщений о событиях
- возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
- защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
- возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
- управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
- управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
- управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
- контроль состояния питания и вскрытия корпуса
Технические характеристики:
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
|
|
Напряжение питания постоянного тока, В |
10,2 … 28,0 |
|
|
Ток потребления, mА, не более* |
в дежурном режиме |
400 |
|
в режиме "Пожар" |
650 |
|
|
Количество входов питания |
2 |
|
|
Время технической готовности прибора к работе, c |
5 |
|
|
Количество входов подключения шлейфов сигнализации |
20 |
|
|
Напряжение на клеммах ненагруженного входа, В |
26,5 … 27,5 |
|
|
Ограничение тока короткого замыкания ШС, не более, mА |
26,5 |
|
|
Сопротивление оконечного резистора шлейфа, кОм |
4,7±5 % |
|
|
Макс. ток потребления всех извещателей в дежурном режиме, mА |
для входов типа 1 (Пожарный дымовой) |
3,0 |
|
для входов типа 2 (Пожарный комбинированный) |
1,2 |
|
|
Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм |
1,5 |
|
|
Характеристики линии ШС: |
макс. сопротивление проводов (без учета оконеч. резистора), Ом |
100 |
|
сопротивление изоляции проводов, не менее, MОм |
50 |
|
|
Время сброса напряжения питания ШС, с |
3,0 |
|
|
Количество выходов: |
без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А) |
3 |
|
с контролем (10,2 … 28,0 В, 2,5 А) |
4 |
|
|
Номинальный ток нагрузки контролируемого выхода, mА |
5 … 2500 |
|
|
Сопротивление оконечного резистора выхода, кОм |
4,7±5 % |
|
|
Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ |
-1100 … - 2200 |
|
|
Ток контроля исправности линий выхода (обратный), не более, mА |
-1,5 |
|
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 |
|
|
Устойчивость к механическим воздействиям по ОСТ 25 1099-83 |
категория размещения 3 |
|
|
Вибрационные нагрузки: |
диапазон частот, Гц |
1 … 35 |
|
максимальное ускорение, g |
0,5 |
|
|
Климатическое исполнение по ОСТ 25 1099-83 |
О3 |
|
|
Диапазон рабочих температур, °С |
–30 … +55 |
|
|
Относительная влажность воздуха, % (при + 25 °С) |
98 |
|
|
Масса прибора, кг |
0,5 |
|
|
Габаритные размеры прибора, мм |
332х177х42 |
|
|
Средняя наработка прибора на отказ в дежурном режиме работы, ч |
не менее 80000 |
|
|
Вероятность безотказной работы |
0,98758 |
|
|
Средний срок службы прибора, лет |
10 |
|
