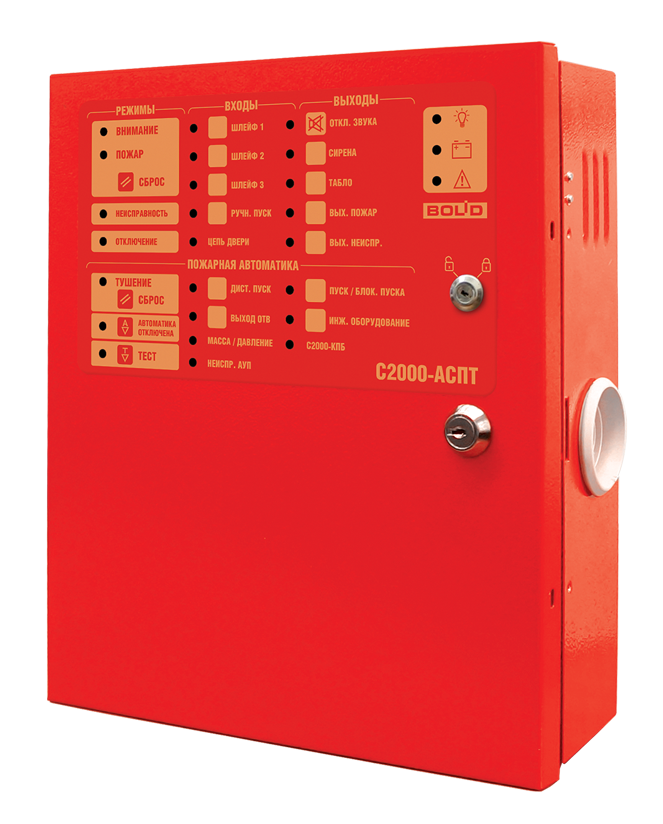

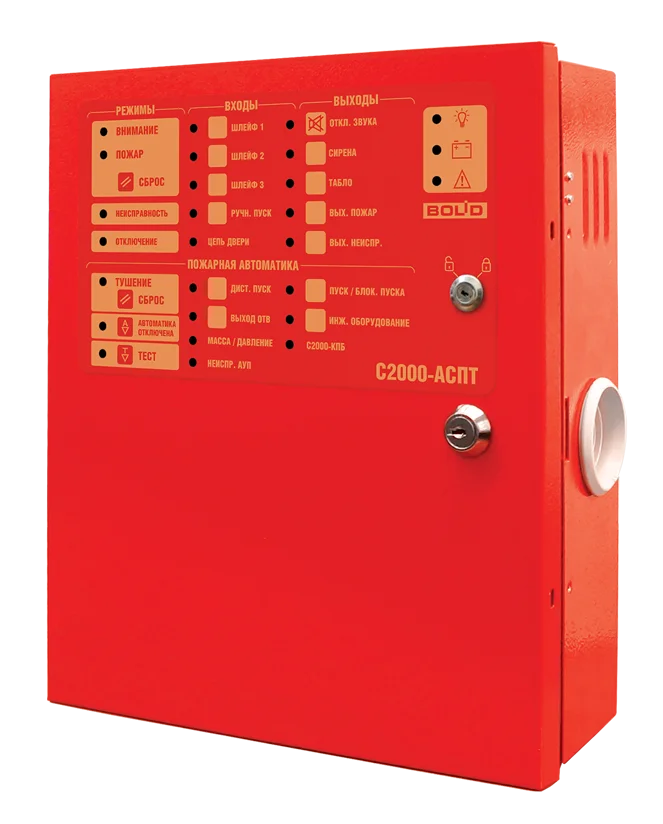

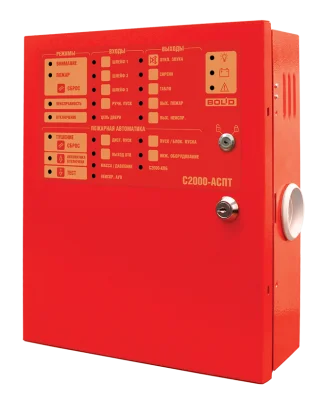

С2000-АСПТ Блок приемно-контрольный и управления автоматическими средствами пожаротушения
Назначение:
Блок предназначен для централизованной противопожарной защиты объектов промышленного и гражданского назначения по одной зоне порошкового, аэрозольного или газового пожаротушения.
Основные особенности С2000-АСПТ:
- Контроль состояния:
- трех неадресных шлейфов пожарной сигнализации
- цепи датчиков состояния дверей
- цепи устройства дистанционного пуска
- цепи контроля выхода огнетушащего вещества (ОТВ)
- цепи исправности оборудования установки пожаротушения
- Контроль исправности цепей запуска и управления оповещателями на обрыв и короткое замыкание
- Настраиваемая временная задержка перед запуском средств пожаротушения, по отдельности для каждого режима:
- для автоматического запуска
- для дистанционного (ручного) запуска
- Передача служебных и тревожных сообщений на пульт "С2000М" (пульт "С2000" не поддерживает "С2000-АСПТ")
- Дистанционный запуск и останов средств пожаротушения по команде от "С2000-ПТ" или "С2000М"
- Ручной запуск средств пожаротушения от устройств дистанционного пуска
- Ручной (с панели прибора) или дистанционный (командой от пульта "С2000М" или "С2000-ПТ") сброс пожарной тревоги и режима запуска средств пожаротушения
- Автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном либо в двух шлейфах сигнализации
- Включение звукового и светового пожарного оповещения (сирена, световые табло)
- Программируемый релейный выход для управления технологическим оборудованием по любой из внутренних программ управления или от пульта «С2000М» (задвижки системы вентиляции в помещении и др.)
- Блокировка автоматического пуска при открытии дверей в защищаемое помещение
- Дистанционное включение (отключение) режима автоматического запуска помощи блока "С2000-ПТ", пульта "С2000М"
- Расширение количества пусковых цепей за счёт подключения до 16 контрольно-пусковых блоков «С2000-КПБ» к внутреннему интерфейсу RS-485-2
- Ограничение доступа к органам ручного управления на передней панели прибора (IV уровня доступа)
- Механический замок на верхней крышке прибора
- Контроль вскрытия корпуса прибора
- Резервное электропитание от встроенных аккумуляторных батарей
- Контроль сетевого и резервного электропитания, отключение резервного питания при разряде аккумулятора
- Возможность тестирования и развитая диагностика работоспособности прибора
- Возможность индивидуального отключения входов или выходов прибора
- Встроенный звуковой сигнализатор
Технические характеристики:
|
Количество радиальных неадресных пожарных шлейфов сигнализации (ШС) |
3 |
|
|
Количество радиальных неадресных контролируемых цепей |
4 |
|
|
Макс. сопротивление проводов ШС без учёта оконечного сопротивления |
100 Ом |
|
|
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
50 кОм |
|
|
Подключаемые к ШС устройства |
Неадресные пожарные и технологические извещатели с релейным выходом |
без ограничений |
|
Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА; |
|
|
Напряжение на каждом входе ШС |
19 В ÷ 24 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, |
|
|
Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
|
|
Световая индикация на лицевой панели |
27 светодиодных индикаторов |
|
|
Встроенный звуковой сигнализатор |
не менее 50 дБА на расстоянии 1 м |
|
|
Датчик вскрытия корпуса |
микропереключатель |
|
|
Коммуникационный порт (для работы в ИСО «Орион») |
RS-485, протокол Орион |
|
|
Питание прибора, основное |
Сетевое напряжение от 187 до 242 В (50 Гц ± 5%) |
|
|
Питание прибора, резервное |
2 аккумуляторных батареи, 12 В, 4,5 А·ч |
|
|
Выход для питания внешних устройств стабилизированным напряжением |
(24 ± 2) В/200 мА |
|
|
Контролируемые выходы |
5 шт. |
|
|
Цепи запуска и управления оповещателями |
(24 ± 2) В/1 А (до 2 А в течение 2 с), ток контроля 1,5 мА |
|
|
Неконтролируемые выходы |
3 шт. |
|
|
Реле «Пожар», «Неисправность» |
0,1 А/100 В |
|
|
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д) |
2 А/28V DC |
|
|
Внешний считыватель электронных идентификаторов (ЭИ) |
1 вход |
|
|
Рабочий диапазон температур |
от 0 до +50 °C |
|
|
Относительная влажность |
до 98% при +25 °C |
|
|
Степень защиты корпуса |
IР30 |
|
|
Габаритные размеры |
305×255×95 мм |
|
|
Масса прибора |
не более 6 кг (без аккумуляторной батареи) |
|
|
Средний срок службы |
10 лет |
|
|
Программирование прибора |
программа UProg.exe |
|
