Какие системы видеонаблюдения бывают и какая лучше ?
Например, менеджер организации по продаже и монтажу систем видеонаблюдения задает такой вопрос: «Вам нужно установить IP видеонаблюдение или AHD?». Или вот еще: «Разрешение камер видеонаблюдения 1080p Вас устроит?» Многих людей, которые никогда не вникали в подобные технические вопросы, поиск ответа на них может затруднить. Я думаю, Вас немного удивит, что в 99% случаев ответы на эти вопросы нам, как монтажной организации, просто не нужны, а изучать историю развития систем видеонаблюдения наши Клиенты не обязаны. Ведь большинство из нас не изучает вопрос, по какой технологии были сделаны те или иные товары перед их приобретением, а просто знает, что «мне необходима микроволновка, чтобы разогреть пищу».
Видеонаблюдение – это такой же продукт, как и все остальные. Просто скажите нам, какие у Вас требования к системе видеонаблюдения, и мы подберем оборудование самостоятельно. Именно то оборудование, которое будет отвечать вашим потребностям и особенностям объекта, на котором необходимо установить видеонаблюдение. А для тех, кто действительно хочет немного расширить собственный кругозор, в этой статье я постараюсь максимально доступно рассказать об основных технологиях получения и передачи видеосигнала и, как следствие, изображения с камер видеонаблюдения.
Итак, встречаются следующие системы видеонаблюдения:
- аналоговое видеонаблюдение,
- AHD,
- HD-CVI,
- HD-TVI,
- HD-SDI,
- IP видеонаблюдение.
Аналоговое видеонаблюдение
Изначально кроме аналогового видеонаблюдения не устанавливали ничего. Так как просто больше ничего не было. Именно по этой причине большинство действующих систем видеонаблюдения являются аналоговыми. Но стоит справедливо заметить, что многие объекты уже переоборудуются на более современные устройства видеоконтроля.

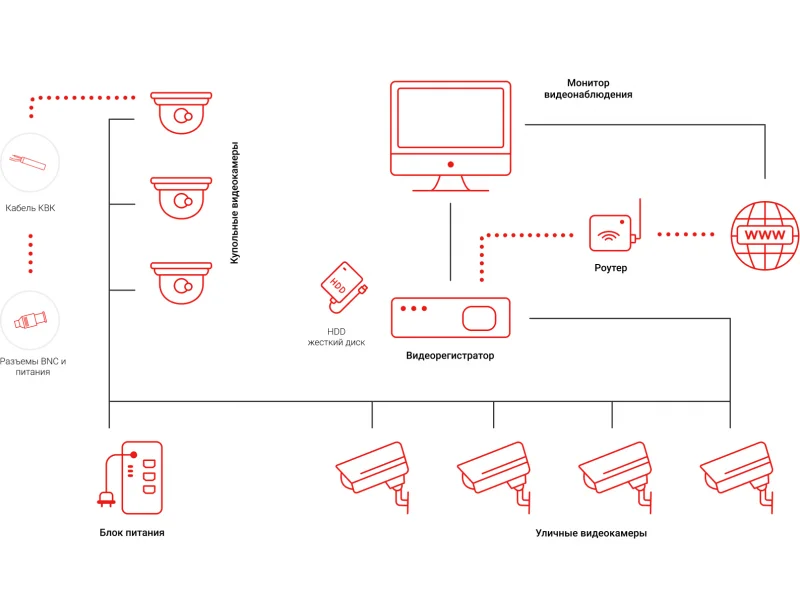

Типовая схема построения аналогового видеонаблюдения
В цифровой век у всех на слуху такое слово, как «разрешение». Например, в маркетинге часто используются такие обозначения: HD, Full HD, Ultra HD и прочие. Это ни что иное, как обозначения количества точек на дюйм: HD – 1366 x 720, Full HD – 1920 x 1080, Ultra HD – 3840 x 2160. Чем больше, тем четче изображение. Обычное аналоговое видеонаблюдение не может «похвастаться» такими характеристиками. Разрешение изображения с аналоговых камер часто ограничивается PAL – 960 x 482 и NTSC – 960 x 480. Но измеряется традиционно не в точках на дюйм, а в телевизионных линиях – ТВЛ. Например, 480 ТВЛ (это 800 x 600 в переводе на пиксели или приблизительно 0,5 мегапикселей, если так будет удобней). Согласитесь, не так и много, когда в современных смартфонах уже давно значения фотокамер сильно перевалили за 10 Мп.
Итог: качество изображения аналогового видеонаблюдения не позволяет четко «увидеть» лица людей, распознать номер автомобиля или надписи, сигнал передается на 200 метров, цена на оборудование низкая, а монтаж и настройка не очень сложные.
Кстати, в старых аналоговых системах видеонаблюдения используется кабель 75 Ом. Именно он проложен на большинстве объектов. На сегодняшний день есть альтернатива, которая не сильно дороже, но в разы отличается по качеству изображения. Более того, аналоговое оборудование можно просто заменить на следующие в статье виды оборудования без замены кабельных трасс, что зачастую составляет бОльшую часть бюджета по установке систем видеонаблюдения, не считая, конечно, затрат на само оборудование.
AHD, HD-CVI, HD-TVI, HD-SDI виды систем видеонаблюдения
Я не случайно определил сразу столько технологий в один раздел. Дело в том, что они по своей сути являются аналоговыми, сигнал передается также по коаксиальному кабелю, но качество изображение значительно выше. Изображение с камер видеонаблюдения можно вывести на мобильный телефон или планшет. Да, это возможно не только в IP видеонаблюдении.
Разрешение изображения AHD, HD-CVI, HD-TVI, HD-SDI , может запросто посоперничать с разрешением IP камер. Например, такие камеры бывают с разрешением 2, 4, 5 и даже 8 Мп. Такие камеры видеонаблюдения активно устанавливаются в наше время абсолютно на разных объектах: в загородных домах и дачах, в магазинах, на складах, в офисах, в ресторанах, в автосервисах и на прочих объектах. Качество изображения позволяет с легкостью идентифицировать человека и прочитать номер автомобиля. Расстояние, с которого камера может видеть «свой максимум» определяется объективом. Например, для стандартных комнат 15-30 кв.м отлично подойдет объектив с фокусным расстоянием 2,8, 3,6, 4 мм. Если нужно настроиться на удаленный объект, можно подобрать камеру с бОльшим фокусным расстоянием или с вариофокальным объективом, который можно настроить при монтаже. Бывают видеокамеры с моторизованным объективом. Приближать объект с минимальными потерями в качестве изображения с таким объективом можно мышкой, но сейчас не об этом. Конечно, есть отличия в технологиях AHD, HD-CVI, HD-TVI, HD-SDI.
HD-SDI формат стоит во главе этого списка. Но не потому, что он такой хороший, а потому, что появился первым. Передача сигнала осуществляется на расстояние до 150 м по заявлению рекламных компаний производителя. Это не так много, если сравнивать с собратьями этого формата. Также производитель говорил о том, что заменить аналоговые камеры без труда можно на новые видеокамеры высокой четкости на базе ранее проложенного кабеля. Но не тут-то было. Дело в том, что камеры HD-SDI очень требовательны к качеству этого самого кабеля: он должен быть изготовлен из хороших материалов, а разъемы BNC желательно должны быть позолоченными. В большинстве случаев проложен недорогой кабель в системах видеонаблюдения. Поэтому, HD-SDI меньше всех остальных форматов-конкурентов подходит на роль модернизации аналоговых систем видеонаблюдения.
Итог: HD-SDI – первый на рынке формат аналогового видеонаблюдения высокой четкости. Но требователен к качеству кабеля и разъемов, а сигнал способен передавать лишь на 150 м.
Форматы AHD, HD-CVI, HD-TVI вышли практически в одно время. Они очень схожи между собой. Расстояние, на которое возможна передача сигнала при применении оборудования с такими технологиями, значительно выше – заявлено 500 м. А то, что заявлено, лучше проверять, чтобы не было сюрпризов. При использовании качественного кабеля все эти технологии проявили себя хорошо и на 500 метрах показали высокий уровень качества изображения. При использовании недорогого кабеля четко проявились преимущества HD-CVI формата.
На втором месте при таких же условиях оказался AHD, а на третьем месте с периодической потерей сигнала – HD-TVI. Стоит сказать, что эти форматы используют разные производители. HD-CVI – Dahua, HD-TVI – Hikvision, HiWatch и прочие, AHD – открытый формат, который был разработан компанией Nextchip, и используется многими современными производителями. Важно, что до недавнего времени эти форматы были несовместимы, то есть оборудование этих форматов не подходило друг к другу.
Конечно, они и сейчас не могут «смешиваться», но, как и обещали производители систем видеонаблюдения, стали появляться мультиформатные видеокамеры и видеорегистраторы. Мультиформатные видеорегистраторы способны принимать информацию с разных технологически камер видеонаблюдения одновременно, а мультиформатные видеокамеры можно подключать к разным по технологии регистраторам. Более того, бывают еще и гибридные регистраторы. Они способны одновременно работать со всеми современными аналоговыми камерами и IP.
Итог: видеонаблюдение AHD, HD-CVI, HD-TVI отлично подходит для большинства задач. На базе этого оборудование можно установить видеонаблюдение в фитнес центре, в магазине, в детском саду, в частной клинике, в ресторане, в доме, в квартире, на складе и на любых других объектах. Разрешение изображения может быть даже выше 5-ти Мп. Передача сигнала по качественному кабелю от камер видеонаблюдения к видеорегистратору осуществляется на расстояние до 500 м. Цена на оборудование средняя, а качество изображения достойное. Ассортимент видеокамер и видеорегистраторов широкий. И очень важно, что AHD, CVI и TVI камеры позволяют старую аналоговую систему обновить до очень высокого уровня качества съемки без прокладки новых кабельных трасс.
Преимущество современных аналоговых камер:
- отлично подходят для модернизации старых аналоговых систем;
- стоимость ниже, чем у IP камер при схожих характеристиках;
- проще в монтаже и настройке.
Недостатки аналоговых систем видеонаблюдения:
- аналоговые камеры невозможно объединять в группы, как IP камеры. И кабель от каждой аналоговой камеры должен "приходить" к видеорегистратору. А IP камеры видеонаблюдения могут быть объединены в группы при помощи коммутаторов. Это свойство часто помогает сократить количество материалов и работ при монтаже системы видеонаблюдения;
- изображение с аналоговых камер может иметь помехи. Особенно, если на объекте работает мощное электрооборудование. Или при слабом контакте в местах соединений;
- к аналоговой камере нельзя подключиться удаленно без наличия видеорегистратора. IP камера является независимым устройством;
- кабель для аналоговых систем часто дороже, чем кабель, который используется для монтажа IP систем видеонаблюдения. Эта особенность, как и первый пункт недостатков, только увеличивает затраты на материалы. Особенно это критично на больших объектах.
IP-видеонаблюдение
Это вершина индустрии с точки зрения функциональных возможностей, качества изображения, коммутации и построения профессиональных систем видеонаблюждения. Разрешение IP камер видеонаблюдения может быть 2 мп, 3 мп, 5 мп и выше. Кабель при установке IP систем видеонаблюдения используется UTP. Функционал IP систем видеонаблюдения позволяет одновременно отслеживать несколько целей, программировать работу скоростных поворотных камер, монтировать видеонаблюдение на крупных объектах с высокими требованиями по безопасности и так далее.

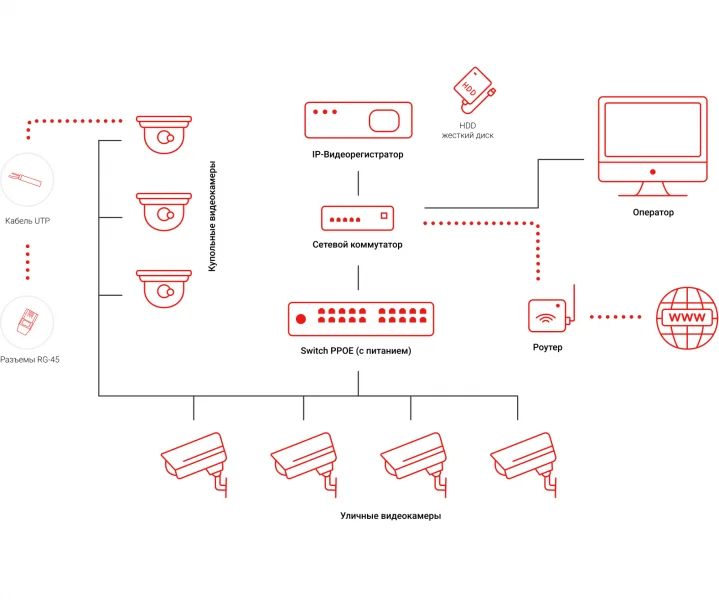

Типовая схема построения IP-видеонаблюдения
Каждая IP камера имеет свой IP адрес. Это позволяет просматривать изображение с камер видеонаблюдения просто через браузер. Стоит отметить, что большинство IP камер видеонаблюдения не требуют отдельного блока питания, а питаются от коммутатора или прямо от IP видеорегистратора, если последний оснащен PoE. В характеристиках камеры также должно быть указано питание PoE. Расстояние, на которое передается сигнал с IP камер видеонаблюдения, ограничивается 100 м, но его можно усилить и построить действительно большую и технически продвинутую систему видеонаблюдения. На некотрых PoE коммутаторах производители указывают передачу сигнала до 250 м.
Как-то раз мы добавляли IP видеокамеры в уже имеющуюся IP систему видеонаблюдения в гостинице в Москве. Так вот: всего в гостинице установлено 120 камер, изображение с которых было выведено на мониторы службы безопасности, а запись осуществляется на серверы гостиницы. Рестораны, холлы, коридоры, прилегающая территория гостиницы полностью «закрыты» IP камерами видеонаблюдения, проложены километры кабеля. В этом случае целесообразно было использовать именно IP оборудование для монтажа системы видеонаблюдения, т.к. кабели от большого количества видеокамер можно объединять коммутаторами в один, и не прокладывать в серверную все кабели от камер, как это пришлось бы делать при монтаже любой аналоговой системы видеонаблюдения. Это значительно сократило затраты на кабель и его прокладку по всем этажам здания. Управление всей системой IP видеонаблюдения осуществляется через один компьютер, а вся информация сводится в единый архив. Многие считают, что IP видеонаблюдение дороже, чем любое другое. Это справедливое замечание. Но не во всех случаях.
Иногда, проанализировав объект, его особенности, сложность прокладки кабельных трасс, требования к системе видеонаблюдения, сделав несколько расчетов по проекту, мы приходим к выводу, что в конкретном случае IP видеонаблюдение выходит дешевле и качественнее аналогового. Ряд причин этому способствует, сейчас не буду углубляться в эту тему. Лишь хочу сказать, что каждый запрос на установку видеонаблюдения мы рассматриваем, как уникальный.
Когда Вы станете перед выбором типа системы видеонаблюдения, помните, Вам необходимо не «лучшее» оборудование, а комплекс устройств, из которых будет состоять именно ваша система видеонаблюдения. Не делайте преждевременных выводов и заключений, а доверьте расчет системы видеонаблюдения и подбор оборудования профессионалам. Уверен, многим из вас это сэкономит средства и время. Установить систему видеонаблюдения смогут многие. А установить систему видеонаблюдения максимально подходящую под задачи и с минимально возможной ценой могут только профессионалы.
Итог: IP видеонаблюдение подходит абсолютно для любых задач. Разрешение изображения может быть даже выше 5-ти Мп. IP система видеонаблюдения достаточно "гибкая" и позволяет неплохо сэкономить на больших объектах при правильном подходе к задаче. Цены на оборудование варьируются в очень широком диапазоне. Всегда можно подобрать камеры в рамках определенного бюджета. Ассортимент видеокамер и видеорегистраторов широкий.
Преимущества IP камер видеонаблюдения:
- возможность объединять камеры в группы;
- каждая камера является независимым устройством и может работать даже без видеорегистратора;
- IP камеры не имеют "аналоговых" помех;
- IP камеры могут быть оснащены модулем Wi-Fi;
- камера может быть оснащена слотом для карты памяти.
Недостатки IP видеокамер:
- IP камеры несколько дороже, чем аналоговые при схожих характеристиках;
- IP камеры нельзя установить вместо старых аналоговых камер без замены кабельных трасс.
