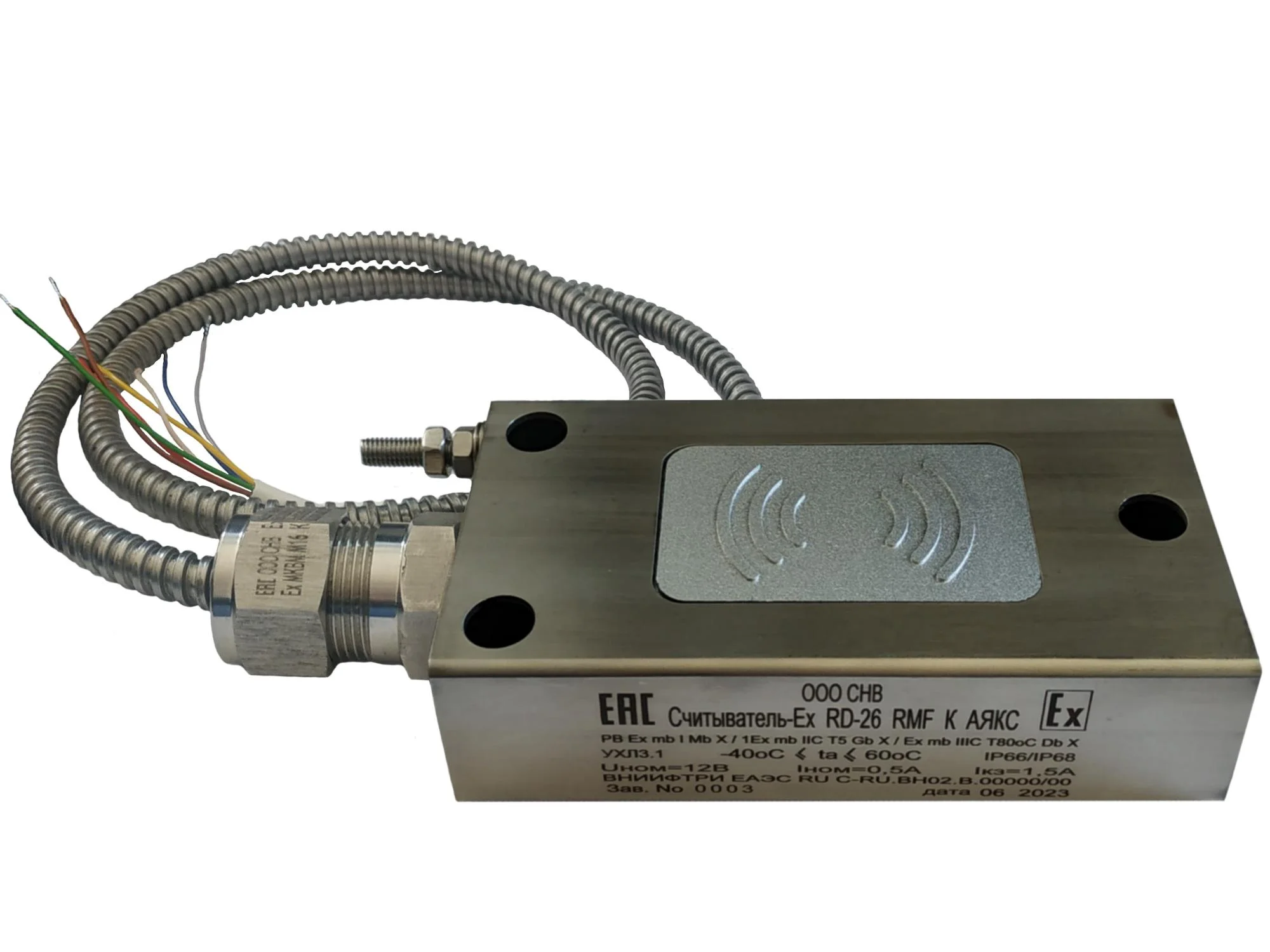

НПП «Магнито-Контакт» освоил серийное производство считывателя-Ех взрывозащищенного RD-26 АЯКС

Считыватель имеет маркировку взрывозащиты по взрывоопасным газовым и пылевым средам РВ Ex mb I Mb X / 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X, соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ Р МЭК 60079-18-2012. Знак «Х» следующий за маркировкой взрывозащиты означает, что считыватель изготавливается с постоянно присоединенным кабелем и указывает на необходимость соответствующего соединения свободного конца кабеля п.14.1 ГОСТ 31610.0-2019 (IEC 60079-0:20177. Считыватели изготавливаются с кабельными вводами для различных вариантов прокладки небронированного и бронированного кабеля. Изделие выпускается с постоянно присоединенным кабелем длиной 1 м. Возможна поставка изделия с кабелем другой длины по заказу. По желанию заказчика кабель может поставляться в защитном металлорукаве из нержавеющей стали. Электронные компоненты считывателя герметизированы от внешней среды.

Обозначение Считывателя при заказе и в конструкторской документации другой продукции состоит из наименования, кода заказа, обозначения ТУ. Структура условного обозначения:

Считыватель-Ех взрывозащищенный RD-26-Х1-Х2-(...) АЯКС АТФЕ.425728.210ТУ

• Х1 - тип поддерживаемых бесконтактных карт:
  • REH (EM MARIN)
  • RMF (MIFARE)
• Х2 - код кабельного ввода:
  • В - для бронированного кабеля
  • К - для открытой прокладки небронированного кабеля
  • КМ - для прокладки кабеля в металлорукаве
  • Т - для прокладки кабеля в трубе
• (...) – при необходимости уточнения длины кабеля и наличия металлорукава

Пример заказа: Считыватель-Ех RD 26-REH-К (кабель 5 м) АЯКС АТФЕ.425728.210ТУ – при таком заказе будет поставлен Считыватель для работы с бесконтактными идентификаторами 125 кГц (EM-Marin, HID, Indala (Моторола)), с кабельным вводом для прокладки небронированного кабеля, с кабелем длиной 5 м.

Основные параметры и характеристики:

Напряжение питания, В	8 - 18
Потребляемы ток, мА	50
Допустимое значение тока короткого замыкания внешнего источника электропитания Iкз=1.5 А, номинал встроенного предохранителя Iном=0.5 А, время срабатывания 0.2 с
Рабочая частота	125 кГц (для REH), 13,56 МГц (для RMF)
Чтение идентификаторов	HID ProxCard II, EM-Marine (для REH), Mifare Ultralight, Mifare Standard (Classic) 1K и 4К, Mifare ID (для RMF)
Дальность чтения, см	6-14 (для REH), 3-6 (для RMF)
Выходной интерфейс	Wiegand 26, Dallas Touch Memory (эмуляция DS1990A) - для REH, Wiegand 26/34/42/50/58, Dallas Touch Memory (эмуляция DS1990A) - для RMF.
Габаритные размеры, мм	115х60х30
Длина кабеля считывателя в базовой комплектации, м	1* (*- по требованию потребителя считыватели изготавливаются с любой длиной кабеля и в защитном металлорукаве из нержавеющей стали)
Климатическое исполнение по ГОСТ 15150	УХЛ3.1
Рабочая температура, °C	от -40 до +60
Атмосферное давление, кПа	от 84 до 106.7
Средний срок службы, лет, не менее	8
Степень защиты оболочки по ГОСТ 14254	IP66/IP67
Считыватель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)

Обеспечение взрывозащищённости:

Электрические элементы считывателя и соединения, искрозащитные элементы искробезопасной цепи изолированы от взрывоопасной среды заливкой компаундом в соответствии с требованиями ГОСТ 31610.11-2019 (IEC 60079-11:2017), ГОСТ Р МЭК 60079-18-2012 и помещены в корпус из нержавеющей стали марки 12Х18Н10Т.

Конструкция считывателя выполнена с учетом общих требований ГОСТ 31610.0-2019 (IEC 60079-0:2017) для электрооборудования, размещаемого во взрывоопасных зонах, имеет постоянно присоединенный кабель. Корпус кнопки обеспечивает степень защиты оболочки IP66/IP67 по ГОСТ 14254 2015 (IEC 60529:2013).

Максимальная температура нагрева поверхности корпусы считывателя не превышает допустимых значений для температуры классов Т5 по ГОСТ 31610.0-2019 (IEC 60079-0:2017). Рабочая температура компаунда соответствует условиям эксплуатации. Механические и электрические свойства компаунда обеспечивают параметры взрывозащиты по ГОСТ Р МЭК 60079-18-2012.

На корпусе считывателя имеются необходимые надписи, маркировка взрывозащиты и знак «Х».

Взрывозащита обеспечена при одном повреждении внутри.

Указания по монтажу и установке:

Условия работы и установки считывателя должны соответствовать требованиям ГОСТ IEC 60079-14:2011 и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

Считыватель крепится винтами или саморезами на место монтажа, согласно рис.

Условия применения:

Считыватели относятся к взрывозащищённому электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC60079-0:2017) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиям ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах.

Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других документов.

Техническое обслуживание считывателя должно проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2013. «Взрывоопасные среды. Часть 17. Проверка и техническое обслуживание электроустановок».

Маркировка жил кабеля:

Цвет провода	Название цепи	Назначение
Красный	+12 В	Питание считывателя
Коричневый	Общий	0 В общий (минус питания)
Желтый	DATA 0	Данные «0»
Синий	DATA 1	Данные «1»
Зеленый	Led_G 0 В	Включение зеленого светодиода
Белый	Led_R	Включение красного светодиода
Серый	BEER	Внешнее управление звуком
