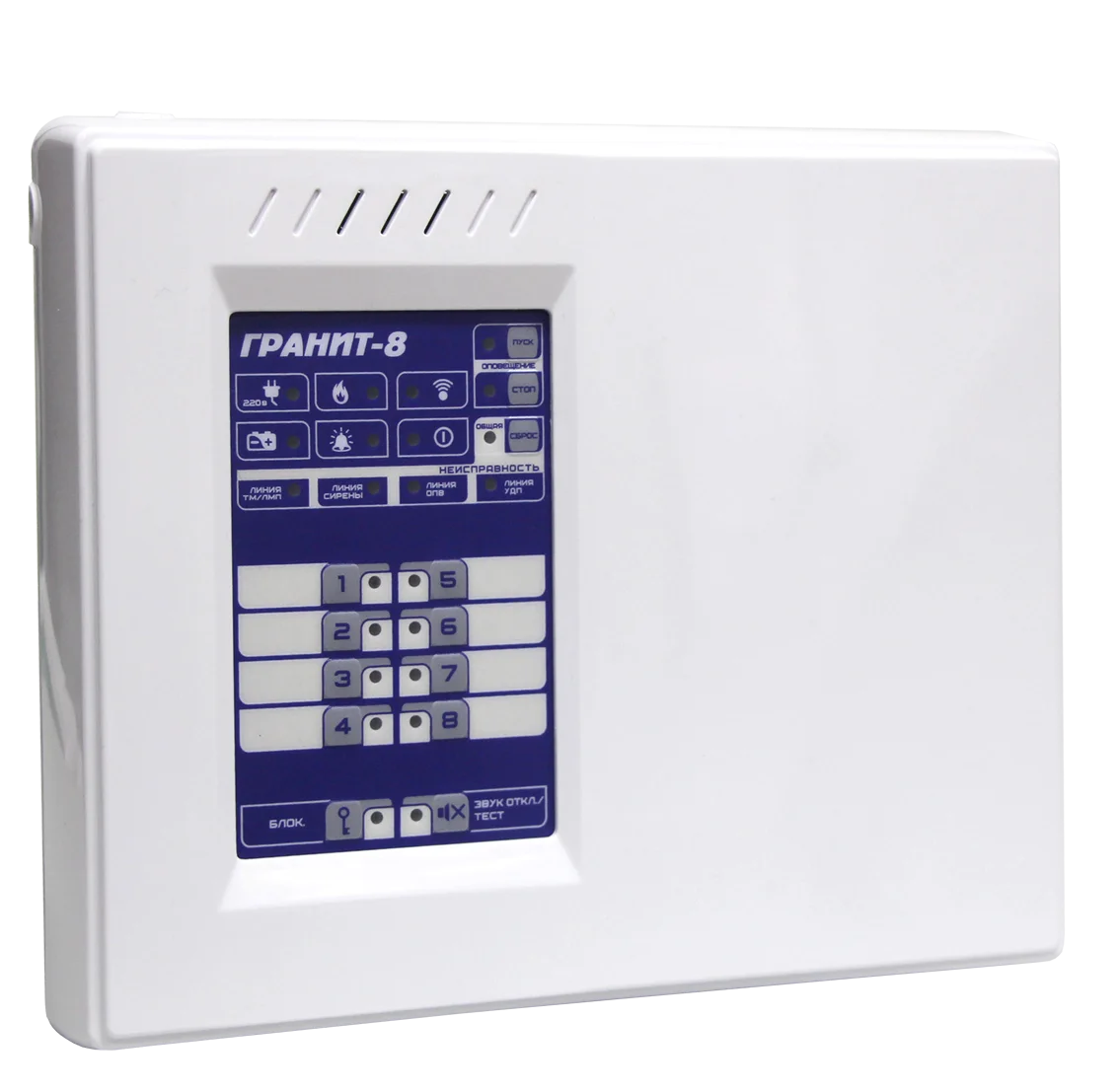

Гранит-8 Прибор приемно-контрольный охранно-пожарный
Основные особенности:
- 8 шлейфов сигнализации (ШС) с функциями охранных или пожарных.
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB.
- Прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения «Пожар1», «Пожар2» и «Тревога» размыканием «сухих» контактов реле ПЦН1 и ПЦН2.
- Способы постановки на охрану и снятия с охраны:
- электронными ключами Touch Memory через считыватель ТМ;
- кнопками «1»…«8» на панели индикации и управления прибора;
- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» варианты 2…10 производства ООО НПО «Сибирский Арсенал» (приобретается отдельно).
- Два входа для подключения считывателей ТМ.
- Способы управления оповещением при пожаре:
- автоматически (при определении события «Пожар2» в пожарном ШС).
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- дистанционно, с помощью устройства дистанционного пуска (УДП);
- Три выхода оповещения «открытый коллектор»: «Лампа», «Сирена» и «Оповещение о пожаре».
- Автоматический контроль линий оповещения и управления на обрыв или короткое замыкание.
- Дополнительный неотключаемый выход с напряжением +12 В для питания извещателей.
- Выходы 12 В и оповещения (лампа, сирена, ОПВ) защищены от короткого замыкания.
- Для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат».
- Функция «Тихая тревога» позволяет не привлекать внимание при тревоге: не включается сирена, не мигает лампа. Срабатывание отображается только светодиодным индикатором прибора, выдача сигнала «Тревога» происходит на линию ПЦН1 или ПЦН2 (зависит от настроек).
- Функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
- Прибор обеспечивает задержку на включение звукового оповещателя после нарушения охранного ШС на время 15 секунд. По умолчанию задержка установлена для ШС1, в Конфигураторе задержку можно установить для всех охранных ШС.
- Парольная защита органов управления прибора от несанкционированного доступа.
- Возможность обновить прошивку прибора.
- Встроенный источник бесперебойного питания под аккумулятор 12 В, 7 Ач.
- Возможность подключить внешний резервированный источник питания 12 В.
- Прибор автоматически переходит на питание от резервного аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдается.
- При полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние.
- Заземление корпуса не требуется.
Технические характеристики:
|
Количество шлейфов сигнализации |
8 |
|
Информативность (количество видов извещений) |
17 |
|
Емкось буфера извещений (количество событий) |
40 |
|
Емкость памяти кодов идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) |
64 шт. |
|
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) |
19,5 ± 0,5 В |
|
Суммарная токовая нагрузка в ШС в дежурном режиме, не более |
1,5 мА |
|
Напряжение/ток выходов реле ПЦН1, ПЦН2, ПЦН4, до |
100 В / 150 мА |
|
Напряжение/ток выхода реле ПЦН3, до |
~ 250 В / 3 А |
|
Ток потребления по выходу «ОПВ» (оповещение), не более |
300 мА |
|
Ток потребления по выходу «12В» для питания извещателей, не более |
400 мА |
|
Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более |
200 мА |
|
Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более |
1 А |
|
Напряжение питания сети (переменный ток 50 Гц) |
187...242 В |
|
Мощность, потребляемая от сети, не более |
15 ВА |
|
Напряжение питания от аккумуляторной батареи |
11,8...14,0 В |
|
Номинальная емкость резервного аккумулятора |
7 Ач |
|
Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более |
75 мА |
|
Ток потребления от аккумулятора в режиме «Пуск», «Пожар», «Тревога», не более |
95 мА |
|
Степень защиты оболочкой (при эксплуатации прибора закрепленного на ровной поверхности) |
IP40 |
|
Диапазон рабочих температур |
-30… 50 °С |
|
Габаритные размеры корпуса прибора |
250x210x80 мм |
|
Масса без аккумулятора, не более |
700 г |
Документация
|
Бренд
|
Сибирский Арсенал |
