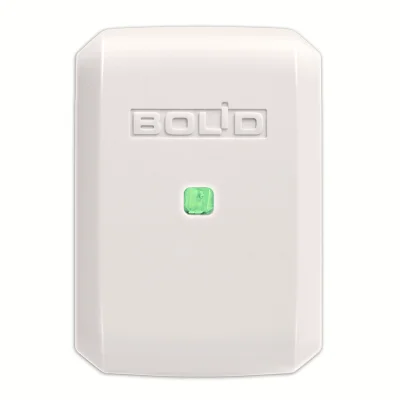

С2000-ПП Преобразователь протокола
Преобразователь протокола RS-485 системы Орион в RS-485 Modbus-RTU
Назначение: преобразователь протокола "С2000-ПП" предназначен для работы в составе ИСО "Орион" для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО "Орион" на передатчик RS-202TD в протоколе Ademco Contact ID
Основные особенности С2000-ПП:
- Передает на внешнее оборудование состояние реле, зон и разделов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
- Передает на внешнее оборудование количественные значения параметров: температура/ влажность/напряжение/ток/количество импульсов
- Принимает внешние команды на изменение состояния зон и разделов или включение/выключение реле приборов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
- Передаёт сообщения от приборов ИСО "Орион" на радиоканальный передатчик "Риф Стринг RS-202TD" для организации пультовой охраны
- Допускается подключение нескольких "С2000-ПП" к пульту "С2000M" на свободные адреса в ИСО "Орион"
Технические характеристики:
|
База данных |
количество реле |
до 255 |
|
количество зон |
до 512 |
|
|
количество разделов |
до 64 |
|
|
количество идентификаторов пользователей |
до 64 |
|
|
количество событий (размер кольцевого буфера событий) |
256 |
|
|
Питание прибора |
от внешнего источника постоянного тока |
|
|
Напряжение питания |
10,2...15,0 В |
|
|
Ток потребления при напряжении питания 12 VDC |
не более 30 мА |
|
|
Программирование прибора |
Параметры протокола интерфейса RS-485 |
программа "RS485Setting.exe" |
|
Параметры протокола интерфейса Modbus |
программа "UProg.exe" |
|
|
Параметры Базы данных |
программа "UProg.exe" |
|
|
Время технической готовности |
не более 3 с |
|
|
Рабочий диапазон температур |
от минус 30 до +50 °C |
|
|
Степень защиты корпуса |
IР41 |
|
|
Габаритные размеры |
55x36x22 мм |
|
|
Масса |
50 г |
|
|
Срок службы |
не менее 10 лет |
|
|
Тип подключения к прибору |
клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм |
|
|
Способ монтажа |
настенный навесной |
|
|
Параметры интерфейса |
RS-485 "Орион" |
"Modbus/TD" Шлюз Modbus |
RS-202TD |
|
тип интерфейса |
RS-485 |
RS-485 |
RS-485 |
|
тип протокола |
"Орион" |
Modbus-RTU |
Contact ID |
|
скорость передачи |
9600 бит/с |
1200, 2400, 9600, 19200, 38400 бит/с |
9600 бит/с |
|
количество стоповых бит |
1 |
2 - без контроля четности |
1 |
|
1 - с контролем четности |
|||
|
контроль четности |
нет |
нет, четность, нечетность |
нет |
|
максимальная длина пакета |
75 байт |
256 байт |
14 байт |
|
Бренд
|
Болид |
