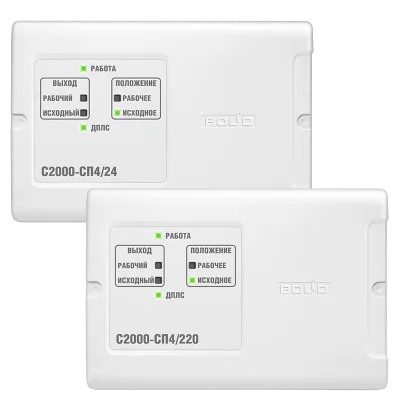

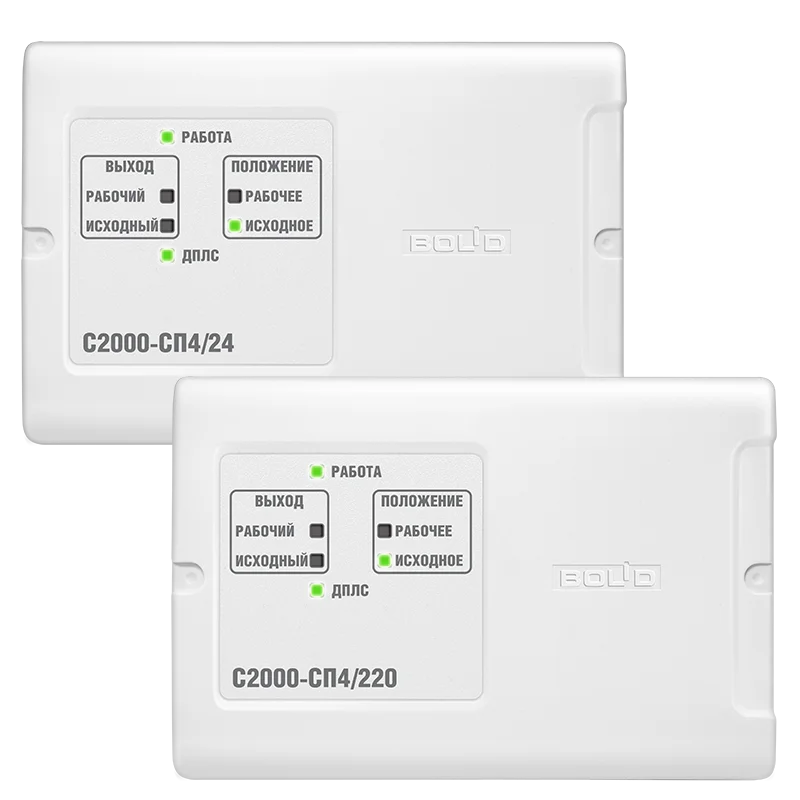

С2000-СП4/24 Адресный блок управления приводом
Назначение: блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
Основные особенности С2000-СП4/24:
- Для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"
Технические характеристики:
|
Количество выходов |
2 релейных выхода с контролем целостности линии подключения нагрузки |
|
Максимальный коммутируемый ток одного реле |
|
|
Коммутируемое напряжение (от источника питания блока) зависит от исполнения |
|
|
Максимальный ток контроля исправности цепей |
1,5 мА |
|
Количество контролируемых зон |
3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
|
Потребляемый ток от линии ДПЛС |
не более 1,5 мА |
|
Гальваническая развязка ДПЛС и источника питания силовой части |
до 500 В |
|
Датчик вскрытия корпуса |
микропереключатель |
|
Время технической готовности |
не более 15 с |
|
Рабочий диапазон температур |
от минус 30 до +55°C |
|
Относительная влажность |
до 93% при +40°C |
|
Степень защиты корпуса |
IР40 |
|
Габаритные размеры |
156х107х39 мм |
|
Масса |
не более 0,2 кг |
|
Средний срок службы |
10 лет |
|
Программирование |
программа UProg.exe |
|
Тип монтажа |
настенный навесной или на DIN-рейку |
|
Бренд
|
Болид |
