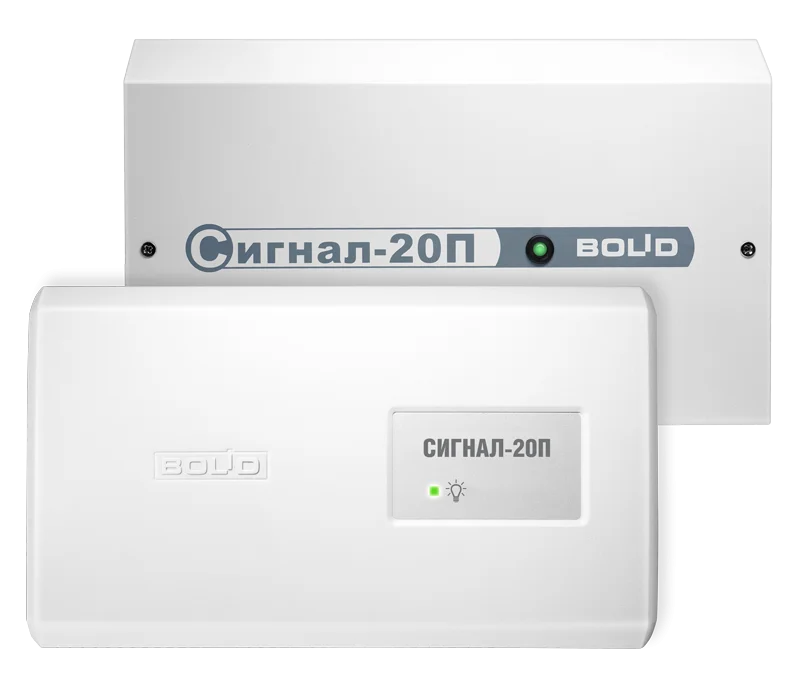

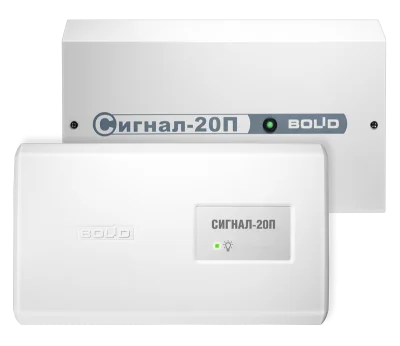

Сигнал-20П SMD Блок приемно-контрольный охранно-пожарный
Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Описание:
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (37 локальных тактик управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
Технические характеристики:
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
|
|
Количество радиальных неадресных шлейфов сигнализации (ШС) |
20 |
|
|
Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС |
|
|
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС |
|
|
Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
|
Неадресные охранные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА |
|
|
Неадресные пожарные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) |
|
|
Напряжение на каждом входе ШС |
19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, |
|
|
Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
|
|
Световая индикация |
1 индикатор отображения режимов |
|
|
Встроенный звуковой сигнализатор |
нет |
|
|
Датчик вскрытия корпуса |
микроконтакт |
|
|
Энергонезависимый буфер событий |
4096 сообщения |
|
|
Интерфейс |
RS-485, протокол "Орион", "Орион 2.1" |
|
|
Питание блока |
от внешнего источника постоянного тока |
|
|
Напряжение питания |
10,2 ÷ 28,0 В постоянного тока |
|
|
Количество вводов питания |
2 |
|
|
Потребляемый ток |
в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) |
200 – 300 мА при напряжении питания 24 В |
|
в режиме Пожар |
330 мА при напряжении питания 24 В |
|
|
Готовность к работе после включения питания |
не более 3 с |
|
|
Внешний считыватель электронных идентификаторов (ЭИ) |
1 вход |
|
|
Интерфейс подключаемых считывателей |
Dallas Touch Memory, iButton |
|
|
Управление светодиодами считывателя |
Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
|
|
Управление звуковым сигнализатором считывателя |
Нет |
|
|
Выходы |
5 шт. |
|
|
Электромагнитные реле (сухой контакт) |
3 шт.: |
|
|
Электромагнитные реле |
2 шт.: |
|
|
Рабочий диапазон температур |
от -30 до +50 °C |
|
|
Относительная влажность |
до 98% при +25 °C |
|
|
Степень защиты корпуса |
IР20 |
|
|
Материал корпуса |
«Сигнал-20П исп.01» |
металл |
|
«Сигнал-20П» |
пластик |
|
|
Габаритные размеры |
«Сигнал-20П исп.01» |
229х136х41 мм |
|
«Сигнал-20П» |
230x135x37 мм |
|
|
Вес блока |
«Сигнал-20П исп.01» |
не более 0,8 кг |
|
«Сигнал-20П» |
не более 0,5 кг |
|
|
Средний срок службы |
10 лет |
|
|
Программирование блока |
программа UProg.exe |
|
|
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
|
|
Тип крепления |
настенный навесной |
|
