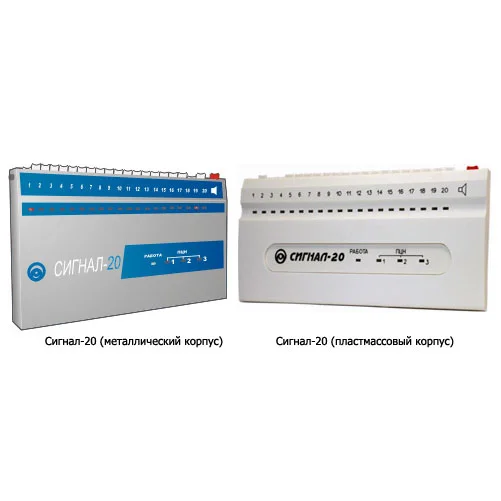

Сигнал-20 прибор приемно-контрольный охранно-пожарный на 20 шлейфов
Основные особенности:
- 20 клавиш управления взятием/снятием
- 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
- Программирование типа ШС:
- охранные
- охранные с контролем блокировочного контакта извещателя
- пожарные комбинированные однопороговые
- Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
- Напряжение в каждом шлейфе сигнализации 24 В
- Повышенная защищенность шлейфов от саботажа
- Использование режимов «Без права снятия с охраны», «Тихая тревога»
- Использование режима «Групповое взятие/снятие» для управления группой шлейфов от одного переключателя
- Контроль прохождения извещений на центральный пульт с помощью индикаторов «ПЦН»
- Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта «С2000» или ПЭВМ
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
|
|
Количество радиальных неадресных шлейфов сигнализации (ШС) |
20 |
|
|
Макс. сопротивление проводов ШС без учета оконечного сопротивления |
Не более 1 кОм |
|
|
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
Не менее 50 кОм |
|
|
Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
|
Неадресные охранные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС - до 1,2 мА |
|
|
Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА; |
|
|
Напряжение на каждом входе ШС |
24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, |
|
|
Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
|
|
Световая индикация |
20 индикаторов состояния каждого из ШС |
|
|
Встроенный звуковой сигнализатор |
есть |
|
|
Датчик вскрытия корпуса |
микропереключатель |
|
|
Интерфейс |
RS-485, протокол Орион |
|
|
Питание прибора |
От внешнего источника постоянного тока |
|
|
Напряжение питания |
10,2 ÷ 28,0 В постоянного тока |
|
|
Количество вводов питания |
1 |
|
|
Потребляемый ток |
в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) |
200 – 300 мА при напряжении питания 24 В |
|
в режиме Пожар |
330 мА при напряжении питания 24 В |
|
|
Выходы |
5 шт. |
|
|
Электромагнитные реле (сухой контакт) |
3 шт.: |
|
|
Электромагнитные реле (сухой контакт) |
2 шт.: |
|
|
Рабочий диапазон температур |
от -30 до +50 °C |
|
|
Степень защиты корпуса |
IР20 |
|
|
Габаритные размеры |
365х165х45 мм |
|
|
Вес прибора |
не более 0,9 кг |
|
|
Средний срок службы |
10 лет |
|
|
Программирование прибора |
программа UProg.exe |
|
|
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
|
|
Тип подключения к прибору |
клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм |
|
|
Тип монтажа |
настенный навесной |
|
