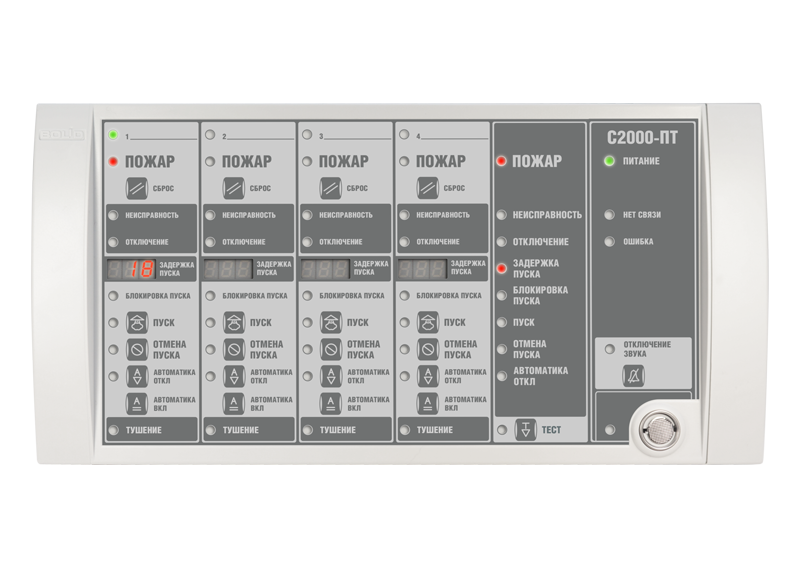

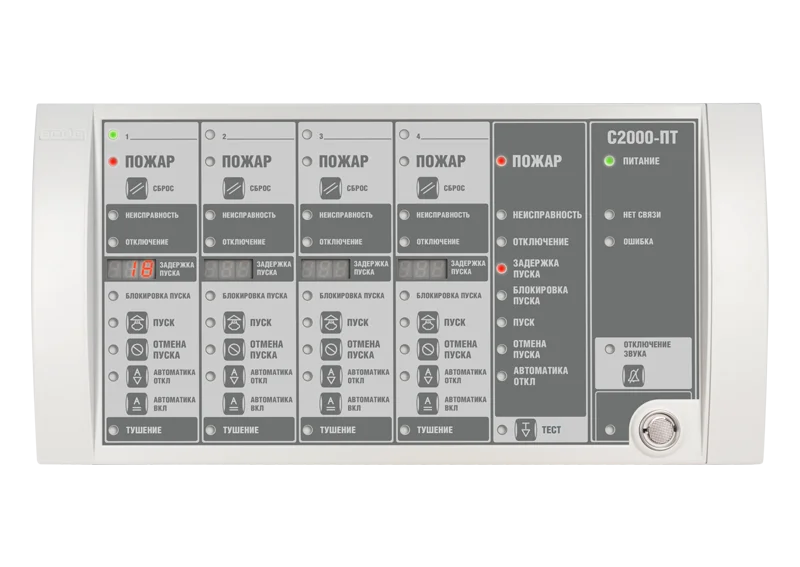

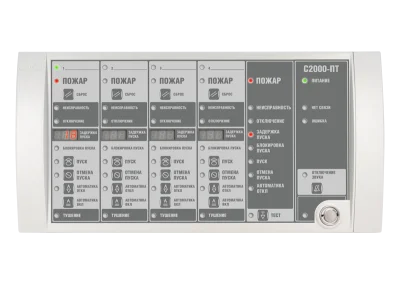

С2000-ПТ Блок индикации и управления

С2000-ПТ (Блок индикации и управления)

Назначение:

Блок индикации системы пожаротушения предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения. Работа блока возможна только в ИСО "Орион" под управлением сетевого контроллера (пульта "С2000М" версии 3.00 и выше).

Основные особенности С2000-ПТ:

• Отображение на 36 двухцветных светодиодных индикаторах состояний 4 направлений пожаротушения (пожар, неисправность, отключение, блокировка пуска, задержка пуска, пуск, отмена пуска, автоматика отключена, тушение)
• Отображение по каждому направлению на 4 семисегментных индикаторах обратного отсчета оставшегося времени задержки пуска (0…999 сек.)
• Отображение на 8 двухцветных обобщенных индикаторах состояния пожарной установки (пожар, неисправность, отключение, блокировка пуска, пуск, отмена пуска, автоматика отключена)
• Отображение состояния блока на 6 индикаторах
• Встроенный считыватель Touch Memory для ограничения доступа к управлению системой пожаротушения
• 20 кнопок для управления системой пожаротушения (для каждого направления: сброс пожара, пуск АСПТ, отмена пуска АСПТ, включение автоматики, выключение автоматики)
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его отключения оператором. При появлении новых сообщений звуковой сигнал включается
• Формирование сообщения о вскрытии корпуса и состоянии питания на пульт "С2000М" (пульт "С2000" и АРМ "Орион" не поддерживают "С2000-ПТ")
• Программирование адреса прибора в системе, номеров закреплённых разделов
• Часовая синхронизация времени с пультом "С2000M"

Технические характеристики:

Световая индикация		50 индикаторов
Отображение состояния 4 направлений		36 двухцветных светодиодов, 4 семисегментных индикатора
Отображение состояния установки ПТ		8 двухцветных светодиодов
Отображение состояния блока		6 светодиодов
Количество разделов		4
Напряжение питания		10,2 ÷ 28,4 В постоянного тока. Рекомендуется использовать резервированные источники питания серий "РИП-12" или "РИП-24", ЗАО НВП "Болид"
Потребляемая мощность		не более 3 Вт
Потребляемый ток	в тревожном режиме	не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В
	в дежурном режиме (все индикаторы выключены)	не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В
Датчик вскрытия корпуса		есть
Встроенный звуковой сигнализатор		есть
Коммуникационный порт RS-485 (для работы в ИСО "Орион")		есть
Готовность к работе после включения питания		не более 2 с
Программирование прибора		с помощью утилиты UProg (вер. 4.1.0.48 и выше)
Встроенный считыватель		1 считыватель с интерфейсом Touch Memory
Масса прибора		не более 0,6 кг
Габаритные размеры		340×170×27 мм
