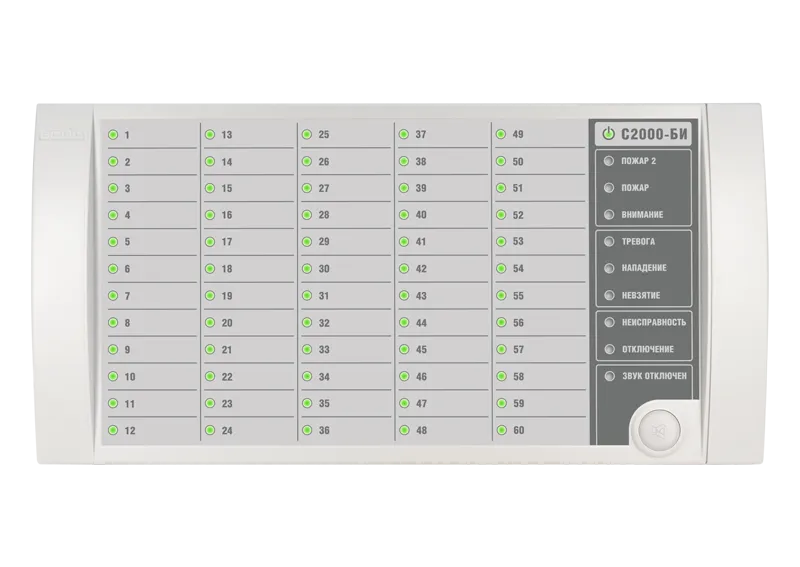

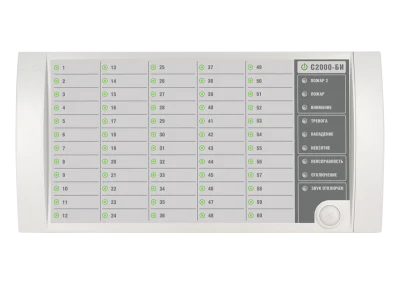

С2000-БИ Блок индикации
Назначение: предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М") и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.
Основные особенности С2000-БИ SMD:
- Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
- Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ" части системы "Орион"
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
- Формирование сообщения о вскрытии корпуса на пульт "С2000"
- Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
- Часовая синхронизация времени с пультом "С2000" ("С2000M")
Технические характеристики:
|
Световая индикация |
60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион" |
|
|
8 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион" |
||
|
1 индикатор для отображения режимов работы блока |
||
|
Встроенный звуковой сигнализатор |
есть |
|
|
Датчик вскрытия корпуса |
микропереключатель |
|
|
Коммуникационный порт (для работы в ИСО «Орион») |
RS-485, протокол Орион |
|
|
Питание блока |
от внешнего источника постоянного тока |
|
|
Напряжение питания |
10,2 ÷ 28,4 В постоянного тока |
|
|
Потребляемая мощность |
не более 3 Вт |
|
|
Потребляемый ток |
в тревожном режиме |
не более 200 мА при напряжении 12 В |
|
в дежурном режиме (все индикаторы выключены) |
не более 50 мА при напряжении 12 В |
|
|
Готовность к работе после включения питания |
не более 2 с |
|
|
Рабочий диапазон температур |
от -30 до +50 °C |
|
|
Относительная влажность |
до 98% при +25 °C |
|
|
Степень защиты корпуса |
IР20 |
|
|
Габаритные размеры |
340х170х27 мм |
|
|
Вес блока |
не более 0.6 кг |
|
|
Средний срок службы |
10 лет |
|
|
Программирование прибора |
программа UProg.exe |
|
|
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
|
|
Тип монтажа |
настенный навесной |
|
|
Бренд
|
Болид |
