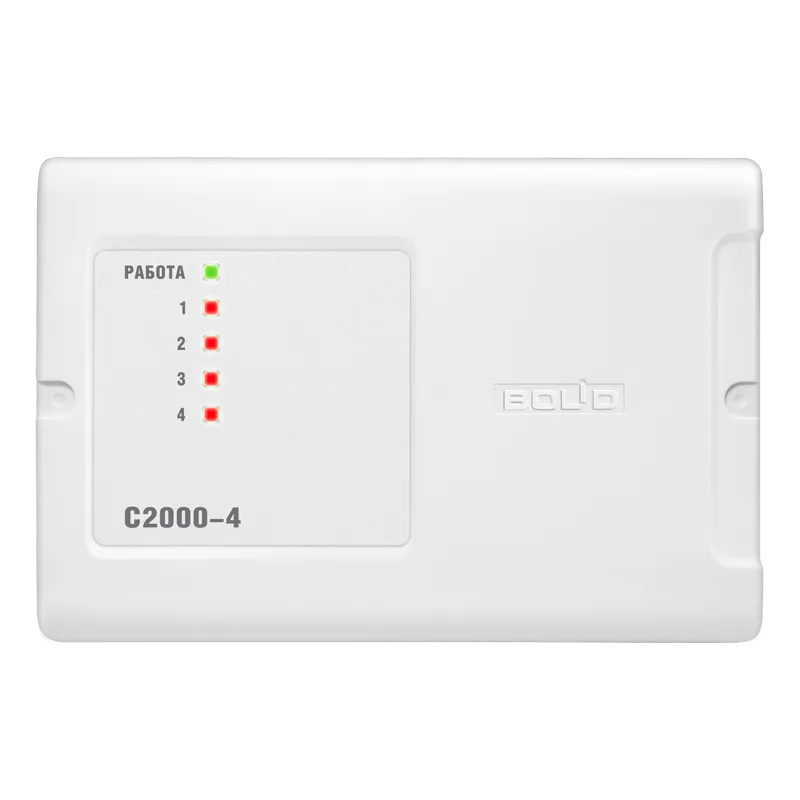

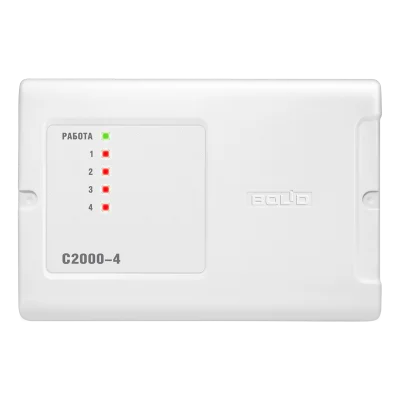

С2000-4 Контроль 4 шлейфов
С-2000-4 предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.
Основные особенности:
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
- Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах
- Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
- Настраиваемый контроль взлома и блокировки входной двери
- Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
- Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
- Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
- Программируемые временные зоны для доступа и управления шлейфами сигнализации
- Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (41 тактика управления)
- Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
- Управление выходами блока по интерфейсу RS-485 в ИСО «Орион»
- Запоминание событий в буфере при потере связи по интерфейсу RS-485
Технические характеристики:
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
|
|
Количество радиальных неадресных шлейфов сигнализации (ШС) |
4 |
|
|
Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС, |
|
|
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС, |
|
|
Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
|
Неадресные охранные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА |
|
|
Неадресные пожарные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА |
|
|
Напряжение на каждом входе ШС |
24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, |
|
|
Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
|
|
Световая индикация тревог и неисправностей |
1 индикатор состояния блока и 4 индикатора состояния каждого из ШС |
|
|
Энергонезависимый буфер событий |
4088 сообщений |
|
|
Встроенный звуковой сигнализатор |
есть |
|
|
Датчик вскрытия корпуса |
микроконтакт |
|
|
Интерфейс |
RS-485 |
|
|
Питание блока |
от внешнего источника постоянного тока |
|
|
Напряжение блока |
10,2 ÷ 28,4 В постоянного тока |
|
|
Количество вводов питания |
2 |
|
|
Потребляемый ток |
110 – 260 мА при напряжении питания 12 В, |
|
|
Готовность к работе после включения питания |
не более 3 с |
|
|
Внешний считыватель электронных идентификаторов (ЭИ) |
1 вход |
|
|
Интерфейс подключаемых считывателей |
Touch Memory, Wiegand, ABA TRACK II |
|
|
Управление светодиодами считывателя |
Двумя светодиодами (зеленым и красным). |
|
|
Управление звуковым сигнализатором считывателя |
Есть. Сигнал управления "+5В КМОП" |
|
|
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) |
4096 |
|
|
Выходы |
4 шт. |
|
|
Электромагнитные реле |
2 шт.: 30 В, 7 А, 100 Вт постоянного тока |
|
|
Ключи (транзисторные) |
2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току |
|
|
Рабочий диапазон температур |
от -40 до +50 °C |
|
|
Относительная влажность |
до 98% при +25 °C |
|
|
Степень защиты корпуса |
IР40 |
|
|
Габаритные размеры |
156×107×39 мм |
|
|
Вес блока |
не более 0,3 кг |
|
|
Средний срок службы |
10 лет |
|
|
Программирование блока |
программа UProg.exe |
|
|
Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
|
|
Тип монтажа |
настенный навесной или на DIN-рейку |
|
