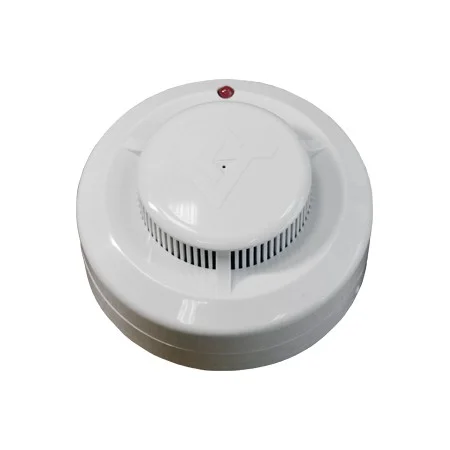

ИП 212-141 Извещатель дымовой 9-30В

ИП 212-141 Извещатель дымовой 9-30В


Извещатель пожарный дымовой оптико-электронный предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала Пожар осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Назначение: извещатели пожарные дымовые оптико-электронные  предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Основные особенности ИП 212-141 V1.04:

• Характеристики базовых оснований:  4 нажимных контакта для монтажа шлейфа, без
  фланца, без устройств согласования
• Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
• Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
• Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
• Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
• Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
• При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.

Основные функции:

• измерение концентрации дыма;
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
• тестирование работоспособности с помощью специального устройства;
• светодиодная индикация режимов работы.

Технические характеристики:

Питание извещателя	от 9 до 30 В
Ток потребления в дежурном режиме	не более 45 мкА
Чувствительность извещателя соответствует задымленности окружающей среды, ослабляющей световой поток, в пределах	от 0,05 до 0,2 дБ/м
Инерционность срабатывания	не более 9 сек
Сопротивление извещателя в режиме «Пожар», не более	1 кОм
Частота моргания светодиодного индикатора: в дежурном режиме в режиме «Пожар»	1 раз в 5 сек.     постоянное свечение
Извещатель сохраняет работоспособность при воздействии на него: воздушного потока со скоростью фоновой освещенности	до 10 м/с    до 12000лк
Помехоустойчивость (по ГОСТ Р 53325):	4 степень
Степень защиты оболочки извещателя	IP 30
Габаритные размеры	Ø94х44 мм
Вес извещателя	210 г
Диапазон рабочих температур	от -45 до +55 °С
