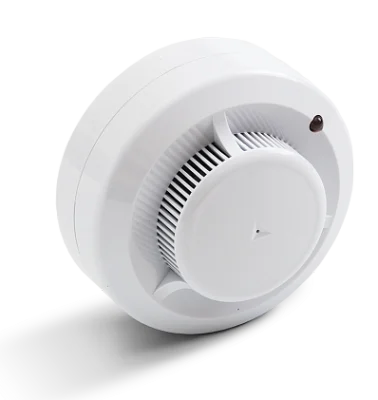

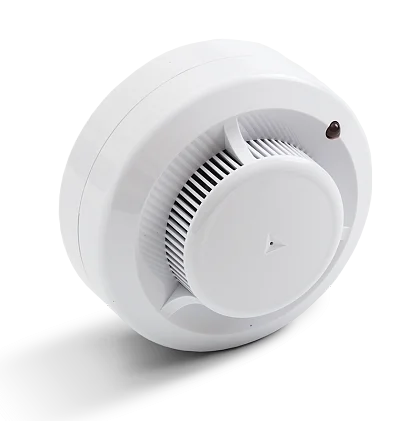

ИП 212-141М Извещатель дымовой 9-30В модернизированный

ИП 212-141М Извещатель дымовой 9-30В модернизированный, исключение ложных сработок, визуальная индикация, безвинтовые контакты, для объектов с высоким уровнем электромагнитных помех, -45…+55 град.С, 45мкА


Назначение: Извещатели пожарные дымовые оптико-электронные ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.Извещатели ИП 212-141М предназначены для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Основные особенности ИП 212-141М :

• Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
• Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
• Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
• Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
• При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
• Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
• Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
• Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя

Извещатель ИП 212-141М выполняет следующие функции:

• измерение концентрации дыма
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»
• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм
• тестирование работоспособности с помощью специального устройства
• светодиодная индикация режимов работы.

Технические характеристики:

Чувствительность извещателя	0,05-0,2 дБ/м
Напряжение питания	9-30 В
Ток потребления в дежурном режиме	не более 0,04 мА
Инерционность срабатывания	не более 9 сек
Допустимый уровень воздействия фоновой освещенности	12000 лк
Допустимая скорость воздушного потока	до 10 м/с
Помехоустойчивость (по ГОСТ Р 53325:	4 степень
Степень защиты оболочки извещателя	IP 40
Габаритные размеры	Ø94х44 мм
Вес извещателя	210 г.
Максимальная относительная влажность	95 ± 1%
Диапазон рабочих температур	-45 - +55 °С
Средний срок службы	не менее 10 лет
