ИПДЛ-252СМ (ИП212-252СМ) 25-80 м

ИПДЛ-252СМ (ИП212-252СМ) 25-80 м Извещатель пожарный дымовой оптико-электронный линейный оптический


Извещатель пожарный дымовой линейный, однопозиционный, узкоугольное юстировочное устройство, четырехпроводный, диапазон расстояний 25-80 м, автокорекция компенсации чувствительности, автоматическая регулировка коэффициента усиления.

Назначение: оптико-электронные линейные пожарные извещатели ИП212-252СМ «ИПДЛ-252СМ» предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков.

Основные особенности ИП212-252СМ (ИПДЛ-252СМ) (25-80 м):

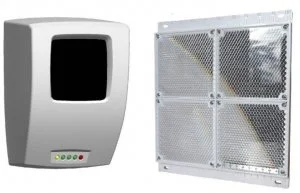

• Однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя.
• Внутри пластмассового корпуса приёмо-передатчика установлены оптическая система и печатная плата с электронными компонентами. Оптическая система имеет четырёхканальную конструкцию. Два канала используются для формирования оптического луча, посылаемого на рефлектор-отражатель, а другие два канала обеспечивают приём отражённого от рефлектора-отражателя оптического излучения. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение.
• На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы.
• Выходные колодки и переключатель тактики работы расположены под съёмной крышкой, фиксирующейся с помощью защёлок
• В качестве рефлектора-отражателя  используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±(10 - 15) градусов.
• Для контроля и дистанционной проверки работоспособности к приёмо-передатчику может быть подключено выносное устройство УВ-РТ.
• Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор-отражатель.
• Приёмо-передатчик формирует инфракрасные импульсы (ИК-импульсы), которые, пройдя через контролируемую среду, отразившись от рефлектора-отражателя и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик.
• Извещение «Пожар» извещатель формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде).
• Извещение «Неисправность-луч» извещатель формирует при снижении интенсивности луча более чем на 80%.
• Извещатель имеет два режима работы: режим юстировки и рабочий режим.
• В рабочем режиме извещатель может зафиксировать четыре различных извещения «Неисправность»:
• - «Неисправность-допуск» - при обнаружении в энергонезависимой памяти данных, значения которых находятся за пределами разрешённых допусков;
• - «Неисправность-луч» - при снижении сигнала усилителя на 80% и более;
• - «Неисправность-превышение» - при достижении компенсированного значения верхнего предела компенсации;
• - «Неисправность-снижение» - при достижении компенсированного значения нижнего предела компенсации.
• При фиксации любой неисправности извещатель формирует сигнал «Неисправность» в виде размыкания контактов оптореле «Неисправность» между клеммами «9» и «11» (формируется обрыв шлейфа, который идентифицируется приёмно-контрольными приборами как сигнал «Неисправность»). При фиксации «Неисправность-допуск» и «Неисправность-луч» срабатывание извещателя по порогу чувствительности блокируется. Наличие зафиксированных извещений «Неисправность-превышение» и «Неисправность-снижение» не препятствует срабатыванию извещателя по порогу чувствительности, при этом сигналы «Неисправность» отключаются и формируется выходной сигнал «Пожар».
• Извещение «Неисправность-допуск» может быть сброшена только отключением питания на время не менее 2 с. Остальные извещения могут быть сброшены не только отключением питания, но и при самопроизвольном восстановлении режима «Норма» (автосброс). При этом на оптических индикаторах сохранится информация о зафиксированном и автоматически сброшенном извещении. Эта информация может быть сброшена только отключением питания

Технические характеристики:

Порог срабатывания извещателя соответствует адаптивному (зависимого от расстояния) значению или одному из шести возможных для установки значений	0,5 дБ (10%), 0,7 дБ(15%), 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%)
Расстояние между приемником и передатчиком	от 25 до 80 м
Максимальная ширина защищаемого одним извещателем пространства	не более 9 м
Площадь помещения, защищаемая одним извещателем	не более 1080 м2
Напряжение питания извещателя	от 10 до 30 В
Ток, потребляемый извещателем в режиме «Норма»	не более 15 мА
Ток, потребляемый извещателем , при формировании сигналов "Пожар" и "Неисправность"	не более 15 мА
Ток, потребляемый извещателем при питании напряжением обратной полярности	не более 2 мкА
Максимально-возможная длительность перерывов напряжения питания, не влияющая на нормальную работоспособность	100 мс
Минимально-допустимая скважность перерывов питания по п. 1.2.9	4
Минимально-необходимая длительность отключения питания, обеспечивающая сброс зафиксированных извещений	2 с
Инерционность срабатывания извещателя по сигналу «Пожар»: типавая максимальная	6 с 10 с
Инерционность фиксации извещения «Неисправность» в режимах: «Неисправность - допуска»  «Неисправность - луч»  «Неисправность - превышение»  «Неисправность - снижение»	от 3 до 5 с 6 ± 0,5 с от 40 до 60 с от 40 до 60 с
Величина сопротивления замкнутых контактов опторелейных выходов:	15 Ом 30 Ом
типовая
максимальная
Величина сопротивления разомкнутых контактов опторелейных выходов	не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя	не менее 500 кОм
Максимально-допустимая величина тока, коммутируемая опторелейными выходами	100 мА
Максимально-допустимая величина напряжения, коммутируемая опторелейными выходами	100 В
Предельное значение снижения мощности оптического луча при компенсации чувствительности	3 дБ (50%)
Скорость компенсации:  в режиме быстрой компенсации   в режиме медленной компенсации	0,12 %/мин 0,03 %/мин
Габаритные размеры приёмо-передатчика	не более 175´135´105 мм
Масса приёмо-передатчика	не более 0,45 кг
Габаритные размеры рефлектора-отражателя	не более 250´210´15 мм
Масса рефлектора-отражателя	не более 0,45 кг
Габаритные размеры выносного устройства УВ-РТ	не более 55´55´21 мм
Масса выносного устройства УВ-РТ	не более 0,04 кг
Диапазон рабочих температур	от минус 30 до 55 °С
Максимально-допустимая относительная влажность	98 %
Максимально допустимая частота вибрации	150 Гц
Максимально-допустимая освещённость в месте установки	12 000 лк
Степень жёсткости по устойчивости к воздействию электромагнитных помех по:   ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4   ГОСТ Р 51317.4.3	четвертая третья
Категория по излучаемым индустриальным радиопомехам по ГОСТ Р 51318.22	класс Б
Степень защиты оболочкой по ГОСТ 14254	IP40
Средняя наработка на отказ	60 000 ч
Средний срок службы	10 лет
Габаритные размеры упаковки	280´220´140 мм
Объем упаковки	0,009 м3
Масса упаковки БРУТТО / НЕТТО	1,3  / 1,1 кг
