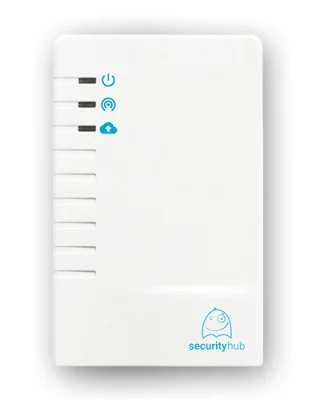

Security Hub (УОО) (2.0)

Kонтроллер Security Hub (УОО) (2.0) Контроллер радиоканальный для работы с беспроводными извещателями Астра-РИ-М, дальность радиоканала 100 м, до 32 беспроводных извещателей, 4 ШС, f-раб.433.42 МГц (лит.1); 2 выхода, вход ТМ; U-пит. 5 В (USB тип BM) или 12 В/300 мА, встроенный АКБ 2/3A (Li-Ion) 3.7В/600 мАч (в комплекте); t-раб.-10...+50°C, 136х86х38 мм.

Предназначен для организации охранной, пожарной, тревожной, аварийной и других видов сигнализации в составе программно-аппаратного комплекса (ПАК) «Астра» (в комплекс входят сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО)).

Особенности:

• обеспечивает регистрацию и обработку состояний 30 беспроводных датчиков системы Астра-РИ-М (выпуска с декабря 2015 г);
• обеспечивает обмен информацией с мобильным и веб приложениями через сервер:
• по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
• по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;
• настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений, программное обеспечение для АРМ ПАК «Астра» загружается по ссылке Скачать;
• электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
• от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
• от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
• от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
• осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
• для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ. При питании от АКБ обеспечивается связь только по беспроводному каналу GSM;
• контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
• контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
• клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

Технические характеристики:

Параметры радиоканала:
- рабочая частота 433,42 МГц (литера «1»)
- радиус действия радиоканала на прямой видимости, не менее* 100 м
Питание от внешнего источника 12 В:
- напряжение основного (клеммы +12V-) и резервного (клеммы +12VR-) питания от 10,5 до 13,6 В
- максимальный ток потребления 300 мА
- номинальный ток потребления, не более 150 мА
Питание через сетевой адаптер от порта USB:
- сетевое напряжение от 110 до 240 В
- потребляемая мощность, не более 5 Вт
- напряжение основного питания 5 В ± 5%
- максимальный ток потребления, не более 500 мА
- номинальный ток потребления, не более 200 мА
Питание от АКБ:
- напряжение питания от АКБ от 3,3 до 4,2 В
- время работы от АКБ от 4 до 8 ч
- порог передачи информации о разряде АКБ 3,5 В
- время заряда полностью разряженной батареи, не более 10 ч
Сопротивление охранного/технологического ШС (клеммы +CONx, 12V- или 12VR-):
- норма от 3 до 5 кОм
- нарушение от 0 до 3 или более 5 кОм
Сопротивление пожарного ШС (клеммы +CONx-):
- норма от 3 до 5 кОм
- нарушение от 1,5 до 3 и от 5 до 12 кОм
- неисправность от 0 до 1,5 и более 12 кОм
Сопротивление пожарного ШС с двойной сработкой (клеммы +CONx-):
- норма от 3 до 5 кОм
- нарушение от 0 до 1,5 и от 5 до 12 кОм
- внимание (с резистором Rдоб) от 1,5 до 3 кОм
- неисправность более 12 кОм
Параметры реле (клеммы RELAY 1, RELAY 2):
- максимальное напряжение нагрузки 100 В
- максимальный ток нагрузки 0,1 А
Параметры выхода "открытый коллектор" (клеммы CONx-):
- максимальное напряжение нагрузки 24 В
- максимальный ток нагрузки 0,25 А
время технической готовности, не более 60 с
максимальная длина линии интерфейса Touch Memory (ТМ) 15 м
габаритные размеры 136 × 86 × 38 мм
масса без АКБ 0,14 кг

Условия эксплуатации:
- диапазон температур от - 20 до + 55 °С
- относительная влажность воздуха без конденсации влаги до 98 % при + 25 °С
