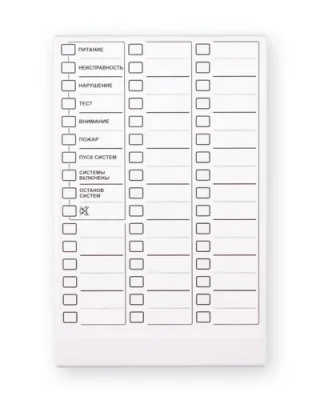

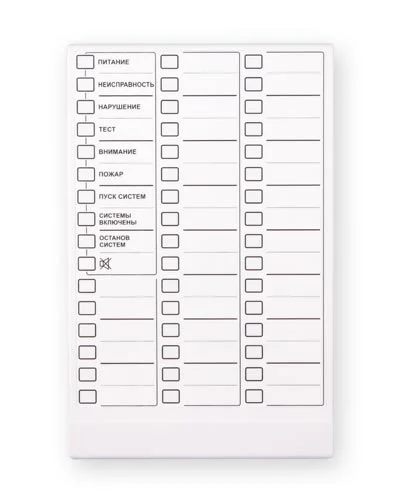

Астра-863 исп. Б Блок индикации

Астра-863 исп. Б Модуль индикаторов, 8 индикаторов обобщенного состояния системы, 19 индикаторов состояния разделов с кнопками управления, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory; работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-8945 исп. А, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.БР по линии SL; два входа питания (основной и резервный), электропитание от источника напряжения 10-27 В

• отображение обобщенного состояния системы Астра-Zитадель на 8-ми системных светодиодных индикаторах;
• отображение состояний логических разделов системы на 19 светодиодных индикаторах;
• раздельное управление логическими разделами системы с помощью кнопок управления;
• принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство ППКОП Астра-Z-8945 исп.А.

• Астра-863 исполнение Б - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А;
• информационный обмен с ППКОП по проводному интерфейсу RS-485;
• трехцветная индикация извещений по ГОСТ Р 53325;
• звуковое сопровождение извещений;
• сброс звукового сигнала кнопкой;
• один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
• 19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
• информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
• выход питания для дополнительных модулей расширения Астра-863 исп. БР;
• программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z.

Технические характеристики:

- Напряжение питания: 10÷27 В
- Потребляемый ток от источника питания 12 В (без учета расширителей), не более* - 220 мА
- Потребляемый ток от источника питания 24 В (без учета расширителей), не более** - 150 мА
- Дальность интерфейса RS-485, не более - 1000 м
- Дальность интерфейса ТМ, не более: 25 м

Параметр входа Zone для контроля исправности источников питания:
- напряжение на клеммах в дежурном режиме: 5 В
- сопротивление входа в состоянии "Норма": от 3 до 5 кОм
- сопротивление входа в состоянии "Нарушение": от 0 до 3 или более 5 кОм
- время интегрирования входа: 300+30 мс
- ток короткого замыкания на клеммах Zone, не более: 20 мА

Параметры линии расширения:
- напряжение выхода питания: 5 В
- активное сопротивление, не более: 100 Ом
- емкость между проводниками, не более: 0,033 мкФ
- длина, не более: 10 м
- количество подключаемых расширителей, не более 4 шт.

- габаритные размеры 225х145х23 мм

Условия эксплуатации:
- температура: от -10 до +55°С
- относительная влажность воздуха без конденсации влаги: до 93% при +40°С
- степень защиты оболочкой: IP30
