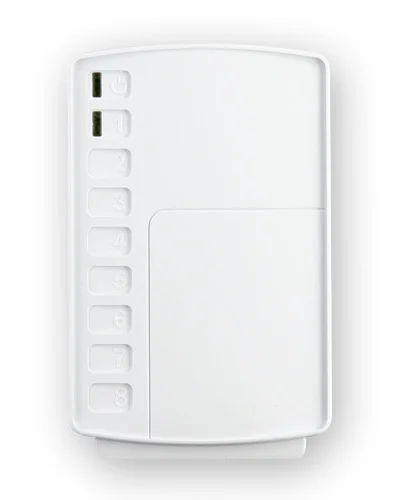

Астра-824 Блок сигнальных реле

Астра-824 Модуль сигнальных выходов, 8 выходов "ОК" с контактами на размыкание, U-коммут. ≤100 В, I-коммут. ≤100 мА, для работы сАстра-712 Pro, Астра-812 Pro, Астра-8945 Pro, Астра-РИ-М РР по RS-485, U-пит. 10...27 В, I-потр. ≤100 мА, IP41, t-раб. -30...+55°С, габ.размеры 120,5х79х30,5 мм


Назначение:

• работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) или автономным радиорасширителем РР Астра-РИ-М;
• выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.

Особенности:

• 8 сигнальных реле с группами контактов на размыкание;

• выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
• два светодиодных индикатора:
  • состояния основного и резервного питания,
  • состояние связи с центральным управляющим устройством с учетом собственного вскрытия.

Основные данные:

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП или РР Астра-РИ-М автономным).
  Основные технические показатели интерфейса:
  - поддержка до 250-ти устройств на линии связи со стороны ППКОП,
  - поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
  - скорость в линии 9,6 кбит/с;

• при работе с ППКОП :
  - каждому выходу блока присваивается системный номер при настройке ППКОП;
  - управление выходом обеспечивается при условии его привязки к логическим разделам;
  - поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
  - при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
  - обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
  - программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro ;
• при работе с РР Астра-РИ-М автономным :
  - каждому выходу блока присваивается системный номер при настройке РР;
  - управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
  - программирование выходов производится с помощью программы Pconf-RR .

Технические характеристики:

Количество ШС - 1

Количество выходов - 8

Дальность интерфейса RS-485 - 1000

Степень защиты оболочки - IP30

Температура эксплуатации до, °С - 55

Температура эксплуатации от, °С - -30

Длина, мм - 80

Толщина, мм - 31

Питание - 12В (DC)/24В (DC)
