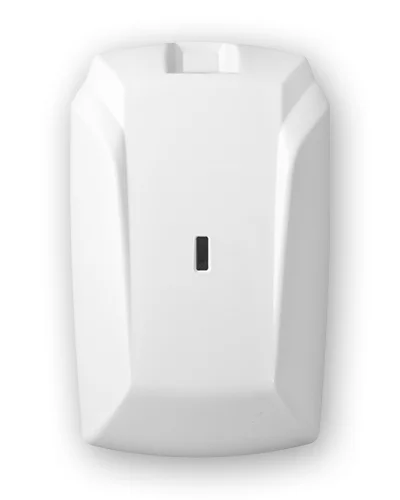

Астра-8231 Блок реле радиоканальный

Астра-8231  Блок релейный радиоканальный для работы в составе системы Астра-РИ-М, f-раб. 433,42 МГц (лит.1) и 434,42 МГц (лит.3), до 300 м, 1 реле с переключаемыми контактами, 1 ШС, U-коммут.250 В, I-коммут.5 А, U-пит.2.2…3 В (CR123A)/10…15 В (от внешнего РИП), IP30, t-раб.-30…+55°С, 101х63х32 мм


Назначение:

- управление внешними устройствами с помощью системного выхода типа Relay по командам от центрального ППКОП Астра серии Pro (Астра-8945 Pro, Астра-812 Pro, Астра-712 Pro)*, принимаемым по радиоканалу в радиосети системы Астра РИ-М (433 МГц);
- контроль входа Zone охранного или технологического типа с передачей состояний в центральный ППКОП

* Блок реле поддерживается в ППКОП с версией ПО 4_0 и выше

Особенности:

- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- трёхконтактное силовое реле 250 В, 5 А (с возможностью переключения не чаще 1 р/сек);
- вход Zone-GND для контроля охранных и технологических устройств, работающих на размыкание (вход Zone не имеет токового контроля);
регистрация в радиосети установкой элемента питания или лазерным пультом Астра-942;
- автоматическая установка частотной литеры по радиоканалу при регистрации;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении – обратно на работу от ЭП;
- отключение индикации через 60 мин после включения электропитания с целью экономии емкости ЭП, включение индикации вновь на 60 мин командой «Тест» от лазерного пульта Астра-942;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКОП при достижении значений 30, 20, 10 %;
не требуется получения разрешений на применение от органов государственной радиочастотной службы

Технические характеристики:

- Напряжение питания:
от ЭП от 2,2 до 3,0 В
от РИП DC 12 В от 10,0 до 15,0 В

ток потребления от ЭП, не более:
- в дежурном режиме 0,01 мА
- в режиме радиопередачи 38 мА

ток потребления от РИП DC, не более:
- в дежурном режиме 12 мА
- в режиме радиопередачи 48 мА

Параметры радиоканала:
- радиус действия радиоканала на открытой местности, не менее 300 м
- рабочий диапазон частот:
- литера 1 433,42 МГц
- литера 3 434,42 МГц

Параметры реле:
- максимальное напряжение нагрузки, AC, не более 250 В
- максимальное напряжение нагрузки, DC, не более 30 В
- максимальный ток нагрузки, AC/DC, не более 5 А

- средний срок службы ЭП 18 мес.
- порог начала индикации для замены ЭП 2,5 В
- порог отключения блока 2,1 В
- габаритные размеры 101х63х32мм

Условия эксплуатации:
- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +25°С
- степень защиты оболочкой IP30
