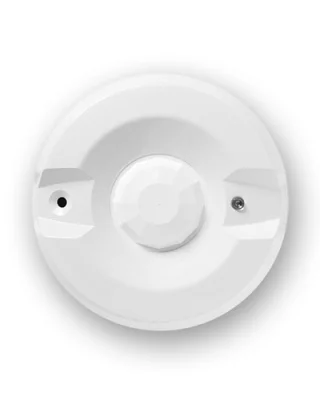

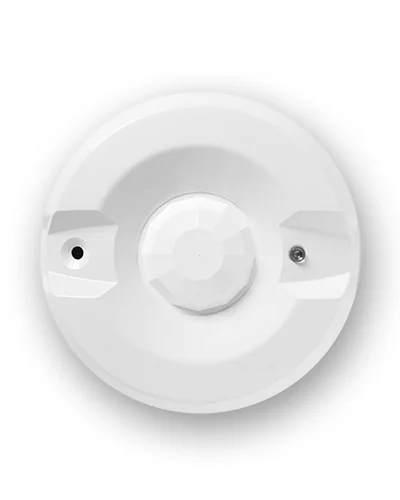

Астра-8 исп. РК Извещатель охранный объемный совмещенный радиоканальный

Астра-8 исп. РК Объемный потолочный совмещенный с акустическим радиоканальный для работы в составе радиосистемы Астра-РИ-М, f-раб. 433,42 МГц (лит.1) и 434,42 МГц (лит.3), высота установки 2,4...3,6 м, Ø зоны обнаружения ИК 9 м (при высоте установки 3 м), угол обзора зоны ИК - 360°, 2-х площадочный PIR, дальность зоны АК 6 м, угол обзора зоны АК -120°, дальность радиоканала - 300 м, элемент питания АA (3.6 В), IP30, t-раб. -20…+50°С, габ.размеры 108х31 мм.

Назначение:

• для обнаружения проникновения в охраняемое пространство закрытого помещения;
• для обнаружения разрушения стекол остекленных конструкций закрытых помещений, и формирования извещения о тревоге и передачи извещения по радиоканалу на радиоприемное устройство (РПУ, РР или МРР) системы Астра-РИ-М.

Основные особенности Астра-8 исп. РК:

• 2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК);
• установка на потолке,
• максимальная высота установки до 3,6 м;
• микропроцессорный анализ сигнала;
• выбор частотной литеры перемычкой;
• прием команд от лазерного пульта Астра-942 для запуска регистрации в радиосети Астра-РИ-М;
• контроль вскрытия корпуса;
• контроль напряжения питания;
• литий-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В, емкостью до 2,4 А/ч, входит в комплект поставки;
• средний срок службы элемента питания не менее 3-х лет при периоде контроля радиоканала не менее 10 минут;
• не требуется получения разрешений на применение от органов государственной радиочастотной службы.

ИК:

• объемная круговая зона обнаружения;
• дискретная регулировка обнаружительной способности;
• температурная компенсация;
• устойчивость к внешней засветке не менее 6500 лк.

АК:

• обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
• дискретная регулировка чувствительности.

Технические характеристики:

Параметры ИК канала:
Угол зоны обнаружения: 360°
Диаметр зоны обнаружения:
- при высоте установки 2,4 м: 6 м
- при высоте установки 3,6 м: 9 м
Рекомендуемая высота установки: 2,4÷3,6 м

Параметры АК канала:
Дальность обнаружения в секторе объемного угла 120 ° из центра микрофона 6 м
рабочие частоты:
- первая (высокая): 5900÷6100 Гц
- вторая (низкая): 140÷160 Гц

Параметры радиоканала:
радиус действия радиоканала на открытой местности, не менее 300 м
рабочие частоты:
- литера 1: 433,42 МГц
- литера 3: 434,42 МГц
Мощность передатчика, не более: 10 мВт
Вид модуляции: частотная манипуляция

Потребляемый ток:
- при выключенном передатчике: 0,13 мА
- при включенном передатчике: 25 мА
Напряжение питания: от 2,8 до 3,6 В
Порог начала индикации для замены элемента питания: 2,6 В
Габаритные размеры: диаметр 108, высота 31

Условия эксплуатации:
- температура: от -20 до +50°С
- относительная влажность воздуха без конденсации влаги: до 98% при +25°С
- степень защиты оболочкой: IP30

Информативность:
- "выход извещателя на дежурный режим";
- "норма";
- "тревога-ИК";
- "тревога-АК";
- "высокочастотная помеха ";
- "низкочастотная помеха ";
- "неисправность питания";
- "вскрытие"
