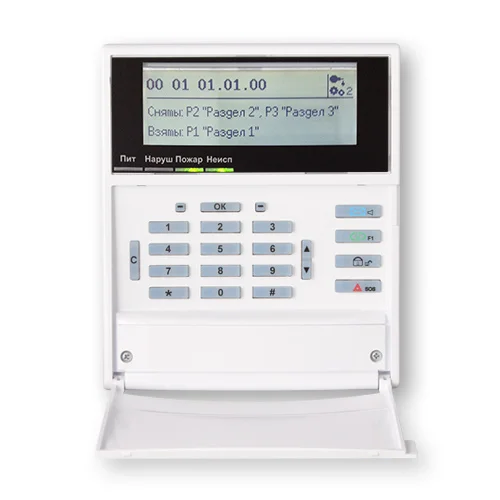

Астра-812 Pro Прибор

Астра-812 Pro Прибор приемно-контрольный охранно-пожарный контроль до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль (433 МГц), до 250 адресных (радио/проводных) устройств Астра-Zитадель/Астра-А через расширители Астра-Z РР/Астра-А РПА, 1 слот для установки сменных модулей Астра-GSM, Астра-LAN

Особенности:

-встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
-количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
-монохромный ЖК-дисплей для отображения системной информации
встроенная клавиатура
-четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
-встроенный звуковой сигнализатор
-два входа питания (основной и резервный) по ГОСТ Р 53325;
-2 программируемых входа охранного/технологического типа:
-клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,
-клеммы «Z2-GND» - свободны для назначения пользователем;
-входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
-6 встроенных программируемых выходов:
-2 сигнальных слаботочных реле типа «сухой контакт»,
-1 силовое реле,
-3 выхода типа «открытый коллектор»;
-встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А/АР, БИУ Астра-863 исп.Б/БР, МР Астра-823/824;
-USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
-один универсальный слот для установки одного из следующих сменных модулей (модули в комплект поставки ППКОП не входят, поставляются отдельно):
-Астра-PSTN (обеспечивает обмен информацией по телефонным линиям общего пользования с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK),
-Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),
-Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP), а также дистанционного управления ППКОП с помощью ПКМ Астра-Pro,
-Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения дополнительно до 125 устройств марки «Астра» или для информационного обмена с ПКМ Астра Pro через интерфейс RS-485);
-постановка на охрану/снятие с охраны осуществляется:
с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ-С),
идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand,
с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro либо через модуль мониторинга ПКМ Астра-Pro,
с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245,
дистанционно через SMS/DTMF команды;
программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro

Основные данные

суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.
количество поддерживаемых извещателей системы Астра-РИ-М – до 192 шт.
количество поддерживаемых извещателей системы Астра-Zитадель через РР Астра-Z – до 250 шт.
общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.
количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.
общее количество ШС, поддерживаемое ППКОП – до 82 шт.
общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 125 шт.
количество подключаемых блоков реле Астра-823/Астра-824 – до 125 шт.
количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.
количество подключаемых блоков индикации Астра-863 – до 40 шт.
количество логических разделов – 250
количество зон оповещения – 10
количество универсальных системных выходов – 500
количество пользователей – 250
количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000
количество подключаемых считывателей – до 50
журнал событий на 10000 событий

Технические характеристики:

Рабочие частоты:
- литера 1
433,42 МГц
- литера 3 434,42 МГц
напряжение электропитания от 10 до 27 В
Ток потребления от источника электропитания 12 В / 24 В:
- без сменных модулей
120 мА / 90 мА
- с модулем Астра-GSM 210 мА / 120 мА
- с модулем Астра-LAN 190 мА / 115 мА
- с модулем Астра-PSTN 160 мА / 100 мА
- с модулем Астра-RS-485 150 мА / 100 мА
Параметры ШС (клеммы Z1-GND, Z2-GND):
- напряжение на клеммах ШС в дежурном режиме от 10 до 26,5 В
- ток короткого замыкания, не более 20 мА
- сопротивление проводов, подключенных к входу ШС, не более 220 Ом
- минимальное время нарушения ШС 70 мс
Сопротивление* ШС в состоянии:
- "норма" от 3 до 5 кОм
- "нарушение" от 0 до 3 или более 5 кОм
Реле 1 (клеммы RELAY1):
- максимальное напряжение нагрузки, АС 250 В
- максимальное напряжение нагрузки, DС 27 В
- максимальный ток нагрузки, АС, DC 5 А
Реле 2, 3 (клеммы RELAY2, RELAY3):
- максимальное напряжение нагрузки 100 В
- максимальный ток нагрузки 0, 1 А
Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3):
- максимальное напряжение нагрузки 27 В
- максимальный ток нагрузки 0,5 А
Максимальная длина линии интерфейса:
- ТМ 25 м
- WD 25 м
- RS-485 1000 м
время технической готовности 60 с
габаритные размеры прибора 174х150х43 мм
масса прибора 0,45 кг
Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
* Допустимый разброс значений сопротивления не более 10 %.

Информативность
четыре трехцветных индикатора:

индикатор «ПИТ» - состояние питания всех устройств системы
индикатор «НАРУШ» - общее состояние охранных разделов
индикатор «ПОЖАР» - общее состояние пожарных разделов
индикатор «НЕИСП» - общее состояние оборудования, неисправности
программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
встроенный звуковой сигнализатор (физический выход №7)
вход/выход интерфейсной линии RS-485;
4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
интерфейс USB 2.0 для связи с ПК
