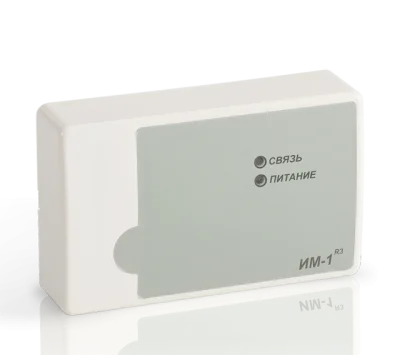

ИМ-1-R3 Модуль интерфейсный предназначен для управления считывателем или кодонаборным устройством

ИМ-1-R3 Модуль интерфейсный предназначен для управления считывателем или кодонаборным устройством


Модуль интерфейсный. для подключения считывателя Proximity-карт и/или кодонаборного устройства по интерфейсуWiegand, приема кода от считывателя и передачи данных в прибор по АЛС., : напряжение питания-12В; собственный ток потребления от ИП 12 В-не более 12 мА; максимальная длина проводов линии связи модуля с кодонаборным устройством и/или считывателем – не более50 м; диапазон рабочих температур – от 0 до +55°С.

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Особенности:

Напряжение питания	12 В
Ток потребления от источника питания (без учета подключенного считывателя), не более	10 мА
Ток, потребляемый модулем от АЛС, не более	150 мкА
Максимальная длина проводов линии связи модуля со считывателем, не более	50 м
Степень защиты оболочки модуля	IP20
Рабочий диапазон температур	от -10 до +55 °С
Габаритные размеры модуля, не более	85х125х37 мм
Масса, не более	150 г

Технические характеристики:

Модуль ИМ-1 прот.R3 выполняет следующие функции:

• преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
• передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы;
• индикация режимов работы модуля;
• тестирование работоспособности модуля с помощью кнопки «Тест».

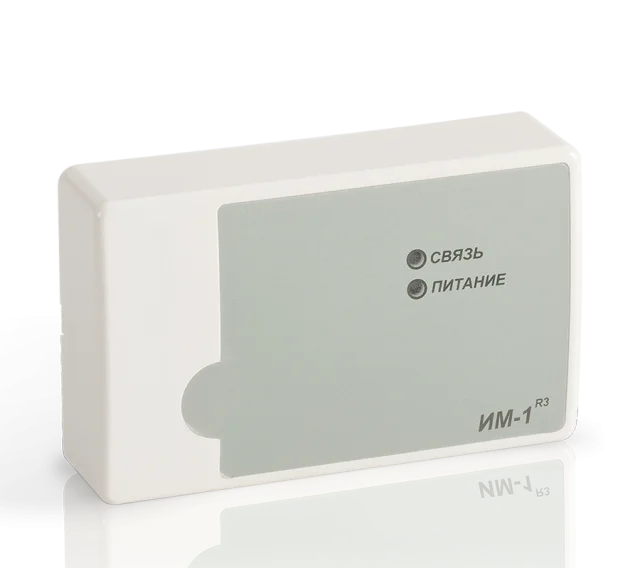

На лицевой панели модуля расположены два светодиода:

• Связь - красный, мигает при наличии обмена по АЛС;
• Питание - зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.

Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):

• Используя разъем RJ-45;
• Обычное подключение с помощью клеммных колодок под винт.

Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
