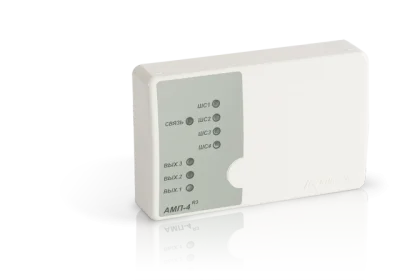

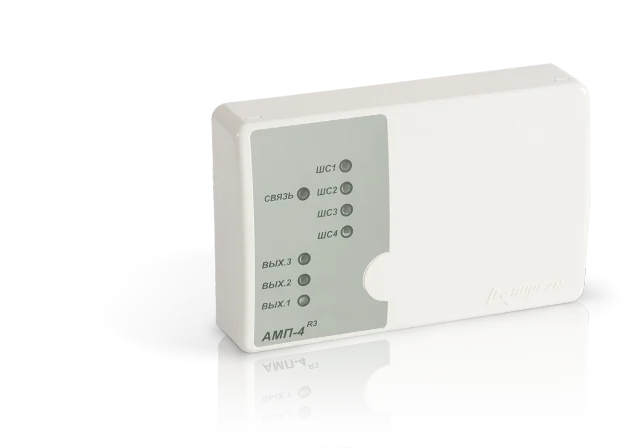

АМП-4-R3 Метка адресная пожарная предназначена для подключения к адресной системе
Метка адресная пожарная АМП-4 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж-2ОП прот. R3.
Основные особенности АМП-4-R3:
- подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
- защитный сброс шлейфа для исключения ложных сработок;
- контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
- управление устройствами оповещения - световыми табло и звуковыми оповещателями;
- различные режимы работы питающих выходов;
- управление элементами системы с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ПБ» прот. R3.
- управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП или с помощью Proximity-карт;
- Питание модуля осуществляется от внешнего источника питания 12 или 24 В.
- Адресные линии связи гальванически развязаны с цепями питания адресной метки.
Технические характеристики:
|
Напряжение питания |
10,5 - 28,5 В |
|
Потребляемый ток при напряжении питания 12В / 24В, не более |
35мА / 25 мА |
|
Количество ШС (контролируемых шлейфов с извещателями) |
4 |
|
Напряжение в ШС |
24 В±10% |
|
Максимальный ток нагрузки дымового/теплового ШС |
3мА / 1,2мА |
|
Токи, коммутируемые контактами реле типа «сухой контакт»: |
|
|
Ток, коммутируемый электронными ключами, не более |
0,5 А |
|
Габаритные размеры модуля, не более |
108х170х42 мм |
|
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, не более |
|
|
Масса, не более |
250 г |
|
Рабочий диапазон температур |
от -25 до +55°С |
