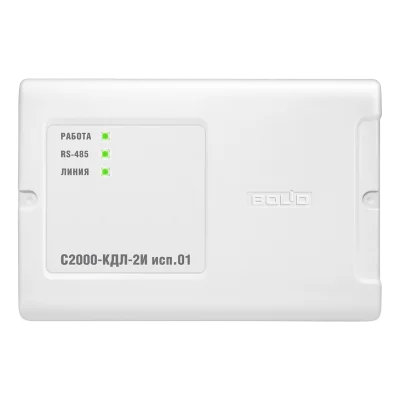

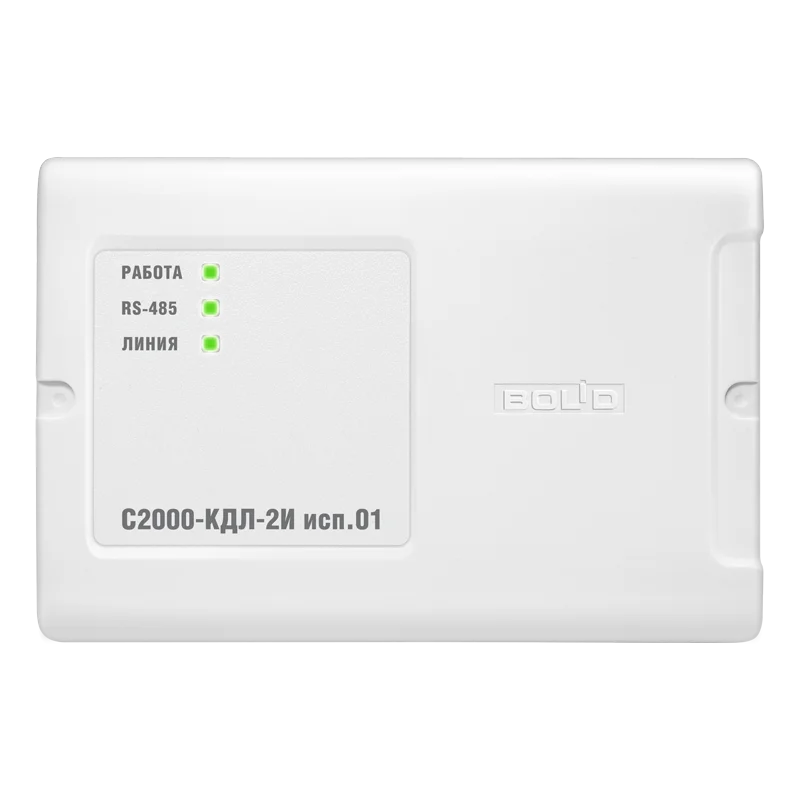

С2000-КДЛ-2И исп.01 Контроллер двухпроводной линии
Назначение изделия
Контроллер двухпроводной линии связи с гальванической изоляцией «С2000-КДЛ-2И исп.01» предназначен для применения в составе интегрированной системы охраны "Орион" в качестве составляющего блока совмещённого расширяемого адресно-аналогового прибора для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР); управления, посредством выходов адресных сигнально-пусковых блоков и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на сетевой контроллер (пульт контроля и управления «С2000М», прибор приёмно-контрольный и управления «Сириус» или компьютер) по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество подключаемых АУ | 127 | |
| Длина двухпроводной линии |
600 метров при сечении 0,75 мм² 700 метров при сечении 0,9 мм² |
|
| Напряжение питания | от 10,2 В до 28,4 В постоянного тока | |
| Ток потребления (без учёта потребления АУ), не более: | при напряжении питания 12 В | 80 мА |
| при напряжении питания 24 В | 40 мА | |
| Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более: | при напряжении питания 12 В | 160 мА |
| при напряжении питания 24 В | 80 мА | |
| Максимальное напряжение гальванической изоляции | 500 В | |
| Минимальное сопротивление гальванической изоляции | 20 МОм | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II | |
| Управление светодиодами считывателя | Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" | |
| Объем памяти ключей Touch Memory(iButton), карт или кодов | 512 | |
| Энергонезависимый буфер событий | 512 | |
| Световая индикация на лицевой панели | 3 светодиодных индикатора (работа, RS-485 и ДПЛС) | |
| Датчик вскрытия корпуса | микроконтакт | |
| Коммуникационный порт (для работы в ИСО "Орион") | RS-485, протокол Орион | |
| Количество линий интерфейса RS-485 | 2 | |
| Питание прибора | От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) | |
| Готовность к работе после включения питания | не более 15 с | |
| Рабочий диапазон температур | от -30 до +55°C | |
| Относительная влажность | до 98% при +25°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | 156×107×39 мм | |
| Масса прибора | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование контроллера | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа |
настенный навесной или на DIN-рейку |
|
|
Бренд
|
Болид |
