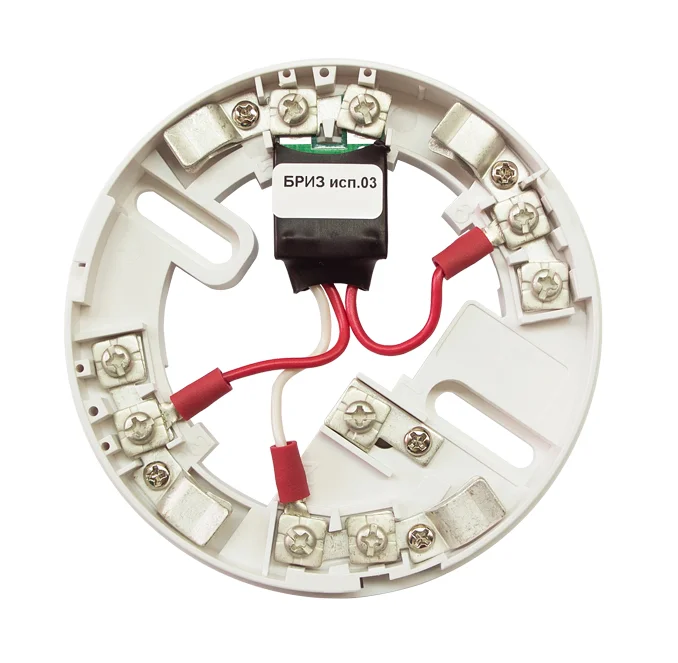

БРИЗ исп.03 (Блок разветвительно-изолирующий, встраиваемый в розетку)
Обеспечивает изоляцию короткозамкнутого участка двухпроводной линии связи контроллера С2000-КДЛ с последующим автоматическим восстановлением после устранения.
Назначение:
Блок разветвительно-изолирующий предназначен для использования в двухпроводной линии связи контроллера "С2000-КДЛ" и "С2000-КДЛ-2И" с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.
Основные особенности БРИЗ исп.03:
- Изолирование участка двухпроводной линии с коротким замыканием.
- Использование в топологиях линии типа «кольцо», «дерево» и смешанных.
- Возможность включения в существующие системы, построенные на базе "С2000-КДЛ". Устанавливается в разрыв линии и не занимает адреса.
- Возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней
- Выполнен в виде базы (розетки) адресных извещателей "ДИП-34А-03" и "С2000-ИП-03" с защитой от неправильной установки извещателя
Технические характеристики:
|
Количество включаемых в ДПЛС блоков |
до 40 шт. без дополнительных расчётов, максимально до 127 шт. – методика расчёта приведена в этикетке на "БРИЗ исп.03" |
|
Потребляемый блоком ток, не более |
40 мкА |
|
Время срабатывания блока, не более |
200 мс |
|
Рабочий диапазон температур |
от минус 30 до +55°C |
|
Относительная влажность |
до 93% при +40°C |
|
Степень защиты корпуса |
IР20 |
|
Габаритные размеры |
диаметр 100 мм, высота 16 мм |
|
Масса прибора |
не более 0,1 кг |
|
Средний срок службы |
10 лет |
|
Программирование прибора |
не требуется |
|
Тип монтажа |
настенный навесной |
