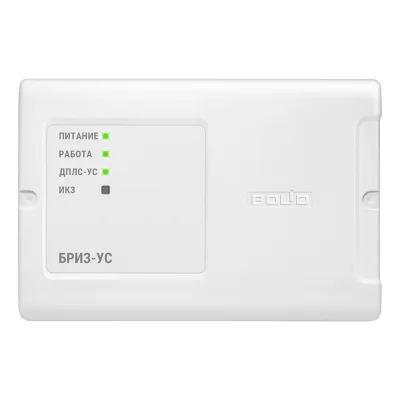

БРИЗ-УС Блок разветвительно-изолирующий с усилителем сигнала

БРИЗ-УС Блок разветвительно-изолирующий с усилителем сигнала в двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С», «С2000-КДЛ-Modbus»; U-пит.10.2…28.4 В, I-потр.250 мА (max); максимальная длина линии ДПЛС до 1200 м; IP40, t-раб.-30…+55°C, 156х107х39 мм.

Назначение изделия

Блок разветвительно-изолирующий с усилителем сигнала «БРИЗ-УС» предназначен для использования в двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С», «С2000-КДЛ-Modbus» с целью обеспечения дополнительного тока нагрузки в ДПЛС, увеличения длины ДПЛС, а также изолирования короткозамкнутых участков с последующим автоматическим восстановлением после устранения короткого замыкания.

Особенности

- питание приемно-передающей части от ДПЛС;
- питание исполнительной части от источника постоянного напряжения 12…24 В;
- гальваническая развязка источника постоянного напряжения от ДПЛС и ДПЛС-УС;
- изолирование участка двухпроводной линии с коротким замыканием;
- использование в топологиях линии типа «кольцо», «дерево» и смешанных;
- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней;
- измерение напряжения в ДПЛС в месте установки;
- до 8 блоков БРИЗ-УС к С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01 или С2000-КДЛ-С;
- световая индикация состояния;
- контроль напряжения питания;
- датчик вскрытия корпуса.
