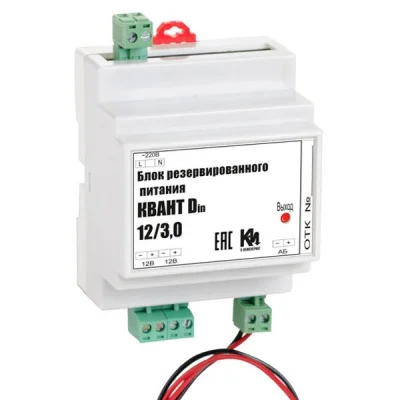

БРП Квант 12/3,0D резервный источник питания

БРП Квант 12/3,0D резервный источник питания

Резервированный источник питания с креплением на DIN рейку,U-вх.150...265 В, Uвых. постоянное 13.5-13.8 В, ном. ток нагрузки 2.8 А, макс. ток нагрузки 3.0 А (до 120 сек), под внешний аккумулятор 12 В 7 (или 12) Ач, инд.: "Выход", защита от короткого замыкания, превышения выходного напряжения и перегрузки, IP10, tраб. +5...+40°С, 88х72х59 мм, 0.7 кг

Блок резервированного электропитания БРП КВАНТ 12/3,0D предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи, телекоммуникационного оборудования и  различных слаботочных устройств автоматики.

При отсутствии напряжения в сети переменного тока 220В 50Гц блок автоматически обеспечивает питание электропотребителей от подключаемой к нему внешней аккумуляторной батареи (АБ). Блок выпускается в корпусе с креплением на DIN рейку 35 мм, что позволяет легко и компактно смонтировать его в электротехнический шкаф.

В блоке БРП Квант 12/3,0D возможно исполнение с 2 независимыми каналами нагрузки с номинальным током 1,4А по каждому каналу. При проектировании слаботочных систем рекомендуется иметь 20%-30% запас по мощности блока резервированного питания (т.е. выбирать ток нагрузки  равный 70%-80% от номинального значения).

Основные особенности:

• Расширенный диапазон напряжения сети 150–265В
• Клеммные колодки разъемного типа
• Компактный электротехнический корпус
• Защита от неправильного подключения АБ
• Электронная защитаот короткого замыкания
• Защита от превышения выходного напряжения и перегрузки

Технические характеристики:

Напряжение на выходе канала нагрузки, В	13,7+/-2%
Номинальный ток нагрузки, А	2,8
Максимальный кратковременный ток нагрузки, А (180 сек)	3,0
Пульсация выходного напряжения, мВ	30
Основной источник электропитания	Сеть переменного тока 220В (50±1)Гц
Диапазон допустимых отклонений напряжения основного источника, В	150-265
Потребляемая мощность при номинальных выходных параметрах, Вт, не более	90
Резервный источник электропитания	Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
Напряжение на выходе канала заряда АБ, В	13,5-13,8
Тока канала заряда, мА, не более	100
Напряжение защитного отключения АБ, В	10,0-11,0
Максимальное сечение подключаемых проводов, мм2	2,5
Степень жесткости испытаний по ЭМС	2
Класс электробезопасности	Класс I
Тип монтажа	На DIN рейку 35мм
Степень защиты	IP 10
Габариты, мм	88х72х59
Масса , кг	0,7
