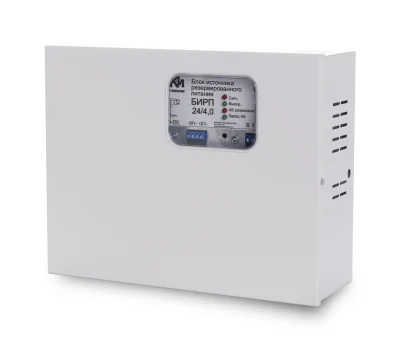

БИРП-24/4 резервный источник питания

БИРП-24/4 резервный источник питания


Назначение: блок источника резервированного питания предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи. При отсутствии напряжения в сети переменного тока 220В 50Гц блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи.

Основные особенности БИРП-24/4:

• 4 информационных выхода.
• Индикация заряда и разряда АБ.
• Автоматическая защита от перегрузки и от короткого замыкания.
• Защита от неправильного подключения АБ (переполюсовка).
• Защита АБ от глубокого разряда.
• Защита от превышения выходного напряжения.
• Сетевой выключатель.
• Клеммные колодки барьерного типа.

Основные функции:

• Стабилизатор канала нагрузки  обеспечивает выходную мощность до 108 Вт в  сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ-преобразователя.
• Данное изделие с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
• Стабилизатор обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы для передачи информации во внешние цепи: «Контроль Сети (КС)», «Контроль батареи (КБ)», «Контроль выхода (КВ)» и Датчик вскрытия корпуса («Тампер»).
• При отключении сетевого напряжения изделие обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 2,5 часа.
• Независимый канал заряда мощностью 20 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 16 часов.

Технические характеристики:

Напряжение на выходе канала нагрузки, В (при работе от основного источника)	24±0,24
Напряжение на выходе канала нагрузки, В (при работе от резервного источника)	20,0-24,0
Номинальный ток нагрузки, А	4,0
Максимальный кратковременный ток нагрузки, А (180 сек.)	4,5
Пульсация выходного напряжения, мВ	35
Диапазон допустимых отклонений сетевого напряжения, В	150-265
Потребляемый от сети ток при номинальных выходных параметрах, мА, не более	600
Емкость устанавливаемой АБ, Ач (в комплект не входит)	12 (12+12 последовательно)
Время работы в резерве при номинальной нагрузке, ч	2,5
Время полного восстановления ресурса АБ, ч	16,0
Напряжение защитного отключения АБ, В	20,0-21,3
Параметры выходов «КС», «КБ», «КВ»	«оптореле», 60 В, 100 мА макс.
Помехоустойчивость (по ГОСТ Р 53325-2012)	2-я степень жесткости
Степень защиты оболочкой по ГОСТ 14254-96	IP 30
Габариты, мм	320 х 245 х 115
Масса (без АБ), кг	6,0
