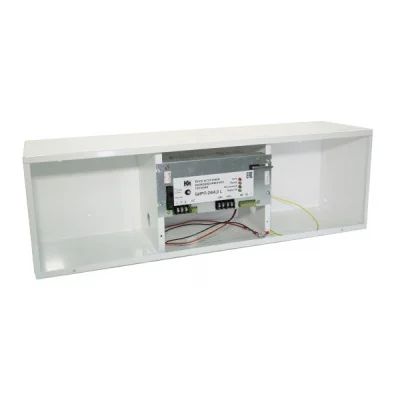

БИРП 24В/4А L резервный источник питания

БИРП 24В/4А L резервный источник питания


Назначение: блок источника резервированного питания предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи. При отсутствии напряжения в сети переменного тока 220В 50Гц блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи (АБ)

Основные особенности БИРП-24/4 L:

• Увеличенное время автономной работы.
• 4 информационных выхода.
• Индикация заряда и разряда АБ.
• Автоматическая защита от перегрузки и от короткого замыкания.
• Защита от неправильного подключения АБ (переполюсовка).
• Защита АБ от глубокого разряда.
• Защита от превышения выходного напряжения.
• Сетевой выключатель.

Основные функции:

• Стабилизатор канала нагрузки обеспечивает выходную мощность до 108 Вт в  сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ преобразователя.
• БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
• Также БИРП обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы для передачи информации во внешние цепи: «Контроль Сети (КС)», «Контроль батареи (КБ)», «Контроль выхода (КВ)» и Датчик вскрытия корпуса («Тампер»).
• При отключении сетевого напряжения стабилизатор обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 9 часов.
• Независимый канал заряда мощностью до 30 Вт, благодаря наличию интелектуальной системы, обеспечивает восстановление ресурса аккумуляторной батареи за 45 часов.

Технические характеристики:

Напряжение на выходе канала нагрузки, В (при работе от основного источника)	24±2%
Напряжение на выходе канала нагрузки, В (при работе от резервного источника)	20,0-24,0
Номинальный ток нагрузки, А	4,5
Максимальный кратковременный ток нагрузки, А (180 сек)	5,5
Пульсация выходного напряжения, мВ	35
Диапазон допустимых отклонений сетевого напряжения, В	150-265
Потребляемый от сети ток при номинальных выходных параметрах, мА, не более	600
Емкость устанавливаемой АБ, Ач (в комплект не входит)	40 (40 + 40 последовательно)
Время работы в резерве при номинальной нагрузке, ч	9,0
Время полного восстановления ресурса АБ, ч	45,0
Напряжение защитного отключения АБ, В	20,0-21,3
Параметры выходов «КС», «КБ», «КВ»	«оптореле», 60 В, 100 мА макс.
Помехоустойчивость (по ГОСТ Р 53325-2012)	2-я степень жесткости
Степень защиты оболочкой по ГОСТ 14254-96	IP 30
Габариты, мм	654 х 210 х 175
Масса (без АБ), кг	7,0
