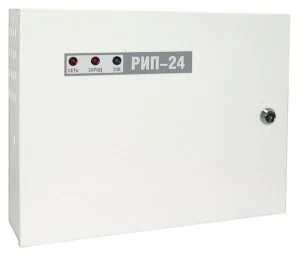

РИП-24 (исп.01 без АКБ 17) резервный источник питания
Резервированный источник питания с микропроцес-сорным управлением, 24 В, 3,0 А (10 мин-4 А, 2 мин-6 А), световая и звуковая индикация режимов, емкость 2х7 Аxч (без аккумуляторов), возможность подключения внешних аккумуляторов 2х17 Аxч , защита от переразряда. Крышка под замок
Назначение:
- Резервированный источник питания предназначен для группового питания извещателей и приёмноконтрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
- РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичных аккумуляторных батарей . РИП обеспечивает отключение батарей от нагрузки во избежание их недопустимого разряда.
- РИП обеспечивает световую и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения сети, заряд батарей, короткое замыкание или перегрузку на выходе, отсутствие батарей, отключение батарей при их разряде.
- РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.
Основные особенности РИП-24 (исп. 01):
- Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм.
- Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности.
- Контроль напряжения АБ и исправности цепей ее подключения.
- Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности.
- Защита от превышения допустимого напряжения на АБ.
- Световая индикация и звуковая сигнализация аварийных состояний.
- Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п..
- Выход "Авария сети" для дистанционной сигнализации.
- Тип монтажа – настенный, навесной.
Технические характеристики:
Напряжение в сети, В |
150-253 |
Выходное напряжение, В |
27±1,2 |
20…27 |
|
Номинальный выходной ток, А |
3 |
Максимальный выходной ток, А (2 мин) |
4 |
Максимальная мощность, потребляемая от сети, ВА |
200 |
Двойная амплитуда пульсаций выходного напряжения, мВ, не более |
30 |
Рекомендуемая емкость АБ, А·ч |
2×7* |
Наличие звукового сигнализатора |
Да |
Количество индикаторов |
3 |
Наличие выхода «Авария сети» (открытый коллектор) |
Да |
Контроль напряжения АБ, индикация заряда |
Да |
Защита от превышения выходного напряжения |
Да |
Подключение РИП (сечение провода мм2): К сети К нагрузке |
0,75…2,5 0,5…2,5 |
Диапазон рабочих температур |
от минус 10 до + 40 °C |
Относительная влажность |
до 90% при +25 °C |
Корпус |
Металл |
Габариты, мм |
340х270х100 |
Масса без АБ, кг, не более |
2,5 |
Тип монтажа |
Настенный, навесной |
Выходное напряжение, В
|
24 |
Бренд
|
Болид |
Диапазон рабочих температур, °С
|
-10 ... 40 °С |
Напряжение питания, В
|
220/24V DC |
