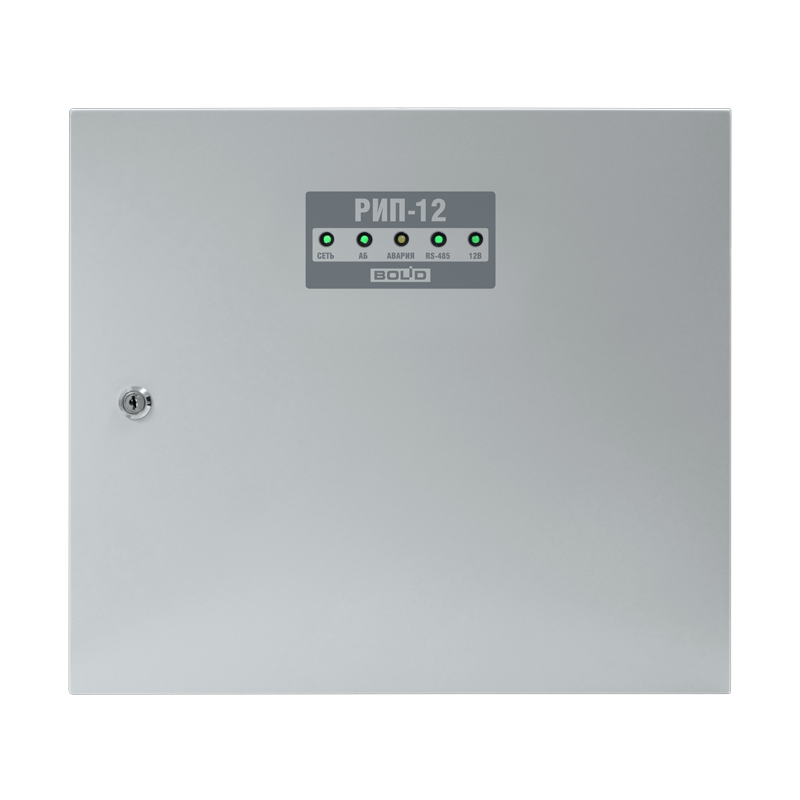

РИП-12 ИСП.56 (РИП-12-6/80М3-Р-RS) резервный источник питания

РИП-12 ИСП.56 (РИП-12-6/80М3-Р-RS) резервный источник питания


Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 6 А, максимальный ток нагрузки 8 А (до 10 минут), под два аккумулятора 12 В 40 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 95 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP30, диапазон рабочих температур -10...+40°С, габаритные размеры 450х400х210 мм

Назначение: предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
12В, 6А (мах 8А); емкость АБ 2*40Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Основные особенности РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS):

• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Сброс прибора" (при включении питания РИП);
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
  • "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
  • "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
  • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
  • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
  • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
  • "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
  • "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
  • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
  • "Тревога взлома" (корпус РИП открыт);
  • "Восстановление зоны контроля взлома" (корпус РИП закрыт);
  • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
  • "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • Напряжение в сети;
  • Напряжение на каждой АБ;
  • Напряжение на выходе;
  • Ток нагрузки;
  • Температуры внутри корпуса РИП.
• Расширенный диапазон входного напряжения сети.
• Защита с автоматическим восстановлением работоспособности от:
  • Превышения выходного напряжения;
  • Перегрузок по выходу;
  • "Переполюсовки" АБ;
  • Замыкания клемм подключения АБ.
• Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
  • Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
  • Измерение общей емкости установленных АБ;
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
  • Программируемый таймер-счетчик времени наработки АБ;
  • Отключение АБ при ее разряде и превышении допустимого напряжения;
  • Контроль тока и напряжения зарядного устройства (ЗУ).
• Световая индикация и звуковая сигнализация:
  • Наличие сетевого напряжения;
  • Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
  • Наличие или нарушение связи по интерфейсу RS-485;
  • Короткое замыкание или перегрузка по выходу;
  • Заряд АБ;
  • Необходимость замены АБ или проведения технического обслуживания;
  • Отключение АБ при ее разряде;
  • Неисправность ЗУ;
  • Отключение выхода РИП в аварийных ситуациях.
  • Энергонезависимый буфер событий.
• Релейный выход для сигнала "Неисправность".
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики:

Напряжение сети		(150...250) В
Выходное напряжение	при питании от сети	(13,6±0,6) В
	при питании от АБ	(9,5...13,5) В
Номинальный выходной ток		6 А
Максимальный выходной ток (10 мин.)		8 А
Максимальная мощность, потребляемая от сети		225 ВА
Собственный ток потребления от АБ		не более 70 мА
Емкость АБ		2х40 А.ч
Световая индикация		5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		есть
Интерфейс		RS-485, протокол Орион
Буфер событий		95 событий
Релейный выход ("Неисправность")		1 шт., оптореле
Максимальные напряжение и ток коммутации реле		80 В, 50 мА
Время технической готовности		не более 6 с
Рабочий диапазон температур		от -10 до +40 °C
Относительная влажность		до 90% при +25 °C
Тип корпуса, степень защиты (IP)		M3 (IР30)
Габаритные размеры		не более 450х400х210 мм
Масса РИП с двумя батареями DTM1240		не более 36 кг
Средний срок службы		10 лет
Программирование РИП		Программа UProg.exe
Подключение к ПК при программировании		Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП		Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа		настенный, навесной
