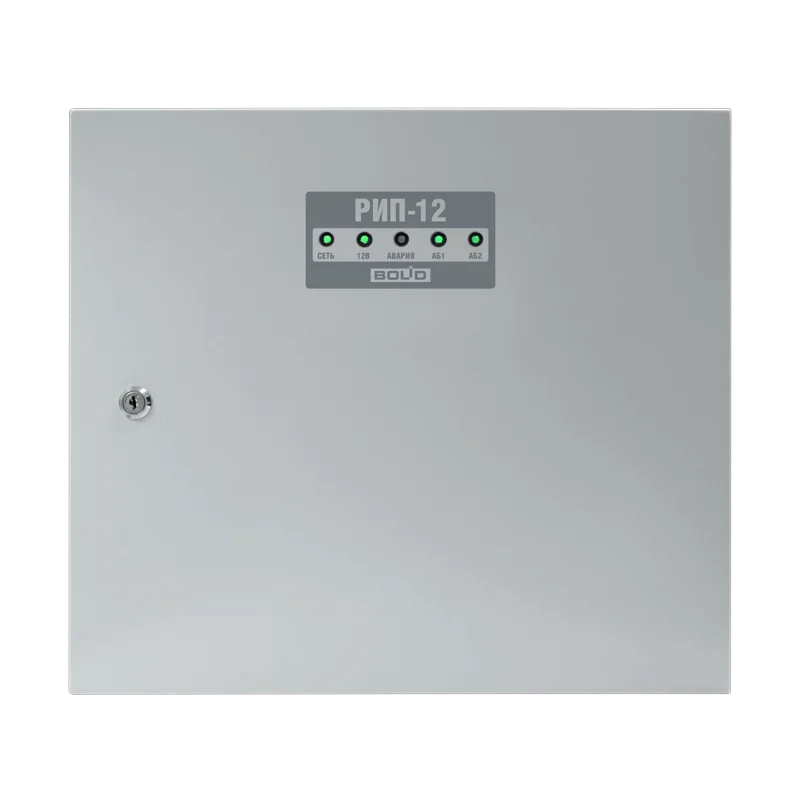

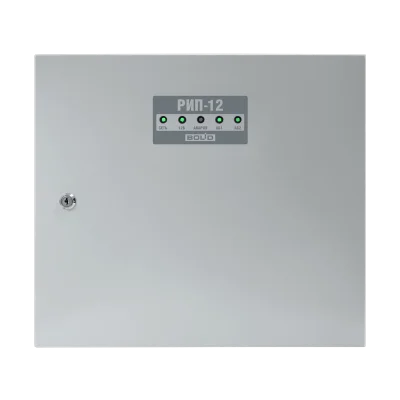

РИП-12 (исп.06) резервный источник питания
Назначение:
- Резервированный источник питания предназначен для группового питания извещателей и приёмноконтрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.
- РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем напряжения каждой из двух герметичных аккумуляторных батарей и их зарядом. РИП обеспечивает отключение батарей от нагрузки во избежание их недопустимого разряда.
- РИП обеспечивает световую и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения сети, заряд батарей, короткое замыкание или перегрузку на выходе, отсутствие батарей, отключение батарей при их разряде.
- РИП обеспечивает защиту от коротких замыканий на выходе перегрузки по току с автоматическим восстановлением выходного напряжения после устранения короткого замыкания или перегрузки по току при питании от сети и от батарей, а также защиту от превышения выходного напряжения.
- РИП обеспечивает индивидуальный контроль напряжения каждой батареи и их защиту от перезаряда.
- РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.
Основные особенности РИП-12 исп.06:
- Расширенный диапазон входного напряжения сети.
- Датчик вскрытия корпуса.
- Двухполюсный выключатель сетевого напряжения - автомат защиты.
- Встроенный процессор осуществляет:
- диагностику и управление источником во всех режимах работы;
- интеллектуальную световую и звуковую индикацию;
- защиту от короткого замыкания при перегрузке по току с автоматическим;
- восстановлением работоспособности после устранения неисправности;
- проверку наличия аккумуляторной батареи (АКБ) и исправности цепи заряда.
- Защита от переполюсовки аккумуляторной батареи АКБ.
- Отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности.
- Двухступенчатая защита от превышения выходного напряжения.
- Большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ.
- Контроль:
- сетевого напряжения;
- выходного напряжения;
- напряжения батареи.
- Передача извещений о наличии напряжений с помощью гальванически развязанных оптореле.
Технические характеристики:
|
Напряжение в сети, В |
150-250 |
|
|
Выходное напряжение, В |
при питании от сети |
13,6±0,6 |
|
при питании от АБ |
10…13,6 |
|
|
Номинальный выходной ток, А |
6 |
|
|
Максимальный выходной ток, А (не менее 2 мин) |
8 |
|
|
Максимальная мощность потребляемая от сети, В•А |
225 |
|
|
Собственный ток потребляемый от АБ, мА, не более |
90 |
|
|
Защита от превышения выходного напряжения |
Да |
|
|
Емкость АБ, А·ч |
2х40 или 2х26 |
|
|
Звуковой сигнализатор |
Да |
|
|
Возможность отключения звука |
Да |
|
|
Количество индикаторов |
5 |
|
|
Датчик вскрытия корпуса |
Да |
|
|
Количество релейных выходов |
3 (оптореле) |
|
|
Максимальные напряжение и ток коммутации |
80 В, |
|
|
Время технической готовности |
Не более 6 с |
|
|
Диапазон рабочих температур |
от минус 10 до + 40 °C |
|
|
Относительная влажность |
до 90% при +25 °C |
|
|
Средний срок службы |
10 лет |
|
|
Тип корпуса, степень защиты (IP) |
М3 (IP30) |
|
|
Корпус |
Металл IP30 |
|
|
Габариты (ШхВхГ), мм |
450х400х210 |
|
|
Масса без АБ |
7 |
|
|
Подключение РИП(сечение проводов кв.мм) к сети к нагрузке к реле к датчику вскрытия |
0,75…6 0,5…2,5 0,2…2,5 0,5…2,5 |
|
|
Тип монтажа |
Настенный, навесной |
|
|
Выходное напряжение, В
|
12.. 12,4 |
|
Бренд
|
Болид |
|
Диапазон рабочих температур, °С
|
-10 ... 40 °С |
|
Напряжение питания, В
|
220/12V DC |
