БИРП-100 резервный источник питания

БИРП-100 13,7 В ± 0,12%; 10 А, диапазон входного напряжения 160-253


Источник вторичного электропитания резервированный, 13,7 В ± 0,12%, 9,0 А, кратковременно до 10,0 А, под АКБ 17,0 Ач, диапазон входного напряжения 160-253В, ток заряда 1200 мА, барьерные клеммные блоки

Основные особенности:

• Расширенный диапазон сетевого напряжения
• Модульная конструкция
• Клеммные колодки барьерного типа
• Автоматическая защита от короткого замыкания
• Защита от неправильного подключения АБ (переполюсовка)
• Защита АБ от глубокого разряда

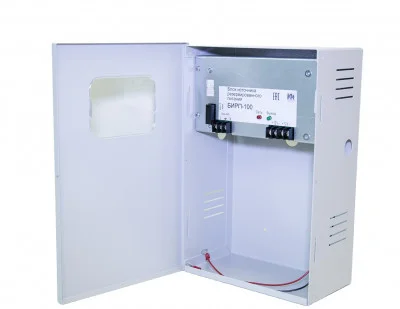

• Вся электронная часть БИРП-100 закреплена на единой стальной несущей панели, образуя, таким образом, модуль блока питания.
• Для удобства обслуживания доступ к предохранителям обеспечен с лицевой стороны модуля.
• Для обеспечения требований электробезопасности как корпус, так и модуль имеют клеммы заземления.
• Боковая сторона модуля формирует в корпусе вентилируемый аккумуляторный отсек, что соответствует требованиям по электробезопасности.
• Корпус БИРП позволяет устанавливать аккумулятор ёмкостью 17 Ач.
• Крышка корпуса имеет окно для вывода индикации, защищённое прозрачной пластиковой вставкой.
• Ввод и вывод проводов осуществляется через отверстия в боковых стенках и в основании корпуса.
• Визуальная индикация:
  • – о наличии напряжения основного источника электропитания – индикатор красного цвета «Сеть»;
  • – о наличии выходного напряжения – индикатор зелёного цвета «Выход»;.
• Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды:
  • – диапазон температур от +5° С. до +40° С.;
  • – относительная влажность до 95%;
  • – атмосферное давление от 84 до 106,7 кПа.
• Гарантийный срок эксплуатации – 12 месяцев.
• Срок службы - 10 лет.

Технические характеристики:

Напряжение на выходе канала нагрузки при работе от основного источника при работе от резервного источника	13.7±0.12 В 10.0-13.7 В
Номинальный ток нагрузки	9.0 А
Максимальный кратковременный ток нагрузки (180 сек)	10.0 А
Пульсация выходного напряжения	100 мВ

сновной источник электропитания	Сеть пер. тока 220 В (50±1 Гц)
Диапазон допустимых отклонений напряжения основного источника	160-253 В
Потребляемый от сети ток при номинальных выходных параметрах, не более	1200 мА
Собственный ток потребляемый от АБ,  не более	35 мА

Ёмкость устанавливаемой АБ (в комплект не входит)	17.0 Ач
Время работы в резерве при номинальной нагрузке	1.5 ч
Время полного восстановления ресурса АБ	15.0 ч
Напряжения защитного отключения АБ	10.0-11.1 В

Степень защиты оболочкой по ГОСТ 14254-96	IP 30
Габариты	195х300х110 мм
Масса (без АБ)	3.0 кг
Класс электробезопасности	Класс I
Тип корпуса	8 (см. раздел "Проектировщикам")
