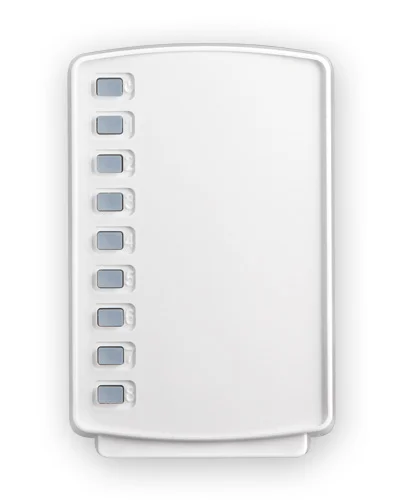

Астра-713 Расширитель шлейфов сигнализации

Астра-713 Расширитель шлейфов сигнализации


Назначение

• охрана объектов от несанкционированных проникновений при работе автономно или под управлением ППКУП Астра-812 Pro, Астра-8945 Pro в качестве расширителя шлейфов сигнализации (ШС);
• в автономном режиме - контроль состояния 8 (восьми) ШС с включенными извещателями, выдача извещений на ПЦН через релейные выходы, на средства оповещения через выходы типа «открытый коллектор» и на внутреннее звуковое оповещение;
• под управлением ППКУП Астра-812 Pro или Астра-8945 Pro - контроль состояния 8 (восьми) ШС с включенными извещателями, передача извещений, кодов ключей Touch Memory на ППКУП по интерфейсу RS-485, а также управление выходами реле и «открытый коллектор» по командам ППКУП.

ВНИМАНИЕ! Прибор не обеспечивает требования ГОСТ 53325 в полном объеме, поэтому не может быть использован для пожарных систем. Пожарные извещатели могут работать с прибором в качестве сигнализаторов, что может быть использовано для охранной сигнализации квартиры, частного дома.

• автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКУП Астра-8945 Pro или Астра-812 Pro, максимальная емкость - 30 приборов;
• подключение к ПК обеспечивается модулем сопряжения Астра-984

Автономное использование:

• постановка на охрану/снятие с охраны при автономной работе осуществляется:
• с использованием ключей Touch memory (ТМ) или устройств, формирующих код формата ТМ (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК
• с использованием переключателя или кнопки с фиксированными состояниями «замкнут/разомкнут» (КН), подключаемой ко входу ТМ
• с помощью встроенных кнопок-индикаторов ШС
• обеспечивается работа ШС по типам «охранный» или «пожарный»
• контроль ШС типа «охранный» производится по сопротивлению в жестких границах состояний ШС «норма», «нарушение». Распознавание состояния ШС «неисправность» не производится
• контроль ШС типа «пожарный» производится по сопротивлению в жестких границах состояний ШС «норма», «нарушение», «неисправность», «внимание»
• в ШС могут быть включены:
• извещатели и приемно-контрольные приборы, имеющие релейный выход типа «сухой контакт» и работающие на замыкание или размыкание
• пожарные извещатели в качестве сигнализаторов, питающиеся по шлейфу и способные работать в диапазоне питающих напряжений от 14 до 21 В;
• защита от перегрузок и неправильных действий в цепях ШС
• двухцветная индикация состояния каждого ШС и цепи питания
• «спящий» режим
• выдача извещения о тревоге на ПЦН при полном отключении электропитания прибора
• программируемые релейные выходы и выходы типа «открытый коллектор» для управления внешними устройствами
• установка режимов работы с помощью перемычек или с помощью ПК
• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
• режима настройки (перемычками или с ПК)
• способа постановки на охрану (ТМ или КН)
• режима работы звуковых оповещателей (все извещения или только тревога)
• включения режима автоперевзятия
• режима работы ШС («охранный» - «пожарный»)
• времени задержки на вход/выход
• наиболее полная реализация возможностей ППКУП в автономном режиме осуществляется программированием с ПК (программа Pconf-713, размещается на сайте).

Работа под управлением ППКУП Астра-8945 Pro, Астра-812 Pro:

осуществляется смена программного обеспечения прибора Модулем смены ПО из программного комплекса мониторинга ПКМ Астра-Pro,

• режимы работы прибора устанавливаются Модулем настройки из ПКМ Астра-Pro,
• возможен выбор 5-ти типов ШС:
• «пожарный комбинированный с двойной сработкой»,
• «пожарный тепловой с двойной сработкой»,
• «пожарный комбинированный с одинарной сработкой»,
• «охранный»,
• «технологический»;
• при необходимости корректировки границ состояний ШС предусмотрен дополнительный тип "Программируемый";
• обеспечивает передачу по информационному интерфейсу RS-485 в центральный ППКУП измеренных сопротивлений ШС для анализа и принятия решений;
• локальная индикация состояний ШС на приборе не предусматривается
• обеспечивает принятие со считывателя, подключенного к входу ТМ, идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и передачу в центральный ППКУП;
• отображает на выходе Relay 1 оповещение о принятии идентификатора ТМ;
• обеспечивает работу выходов типа Relay и ОС как системных.
