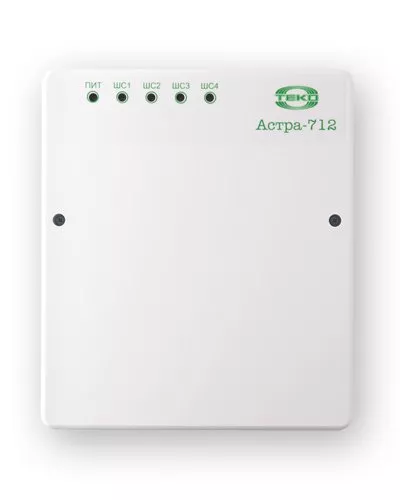

Астра-712/4 Прибор приемно-контрольный охрано-пожарный, 4ШС

Астра-712/4 (контроль 4 ШС, РИП (место под АКБ 7 А/ч), возможность постановки-снятия ключами Touch Memory или кнопкой (комплектуется кнопкой и считывателем ТМ), выход для питания извещ-ей 12В, 750мА. 3 релейных выхода, возможность цифрового обмена по линии расширения с модулями передачи извещений по GSM и радиоканалу. Выбор режимов работы с ПК. Подключение к ПК модулем сопряжения Астра-983 (в комплект не входит))


Назначение

• контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;

• управление средствами оповещения;

• выдача тревожных извещений на ПЦН через релейные выходы;

• выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор GSM Астра-882, радиопередающее устройство РПД Астра-РИ;

• обеспечение питающим напряжением активных извещателей и других устройств.

Основные данные

• постановка на охрану/снятие с охраны осуществляется:
  - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
  - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

• обеспечивается работа ШС по типам "охранный " или "пожарный".
  В ШС могут быть включены:
  - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
  - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

• контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
  - режима настройки (перемычки или ПК),
  - отключение линии расширения,
  - способа постановки на охрану (ТМ или КН),
  - режима работы в линии расширения (ведущий - ведомый),
  - включение режима автоперевзятия,
  - выбор режимов работы ШС ( "охранный " - "пожарный "),
  - времени задержки на вход/выход;

• наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
  - выбор набора необходимых функций (ПО Flasher),
  - определение режимов работы выбранного набора функций (ПО Pconf-712);

• подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;

• приборы не предназначены для использования в составе систем автоматического управления пожаротушением.

Технические характеристики

Количество ШС, подключаемых к прибору:

- «Астра-712/4»............................................................................................................................4

- «Астра-712/8»............................................................................................................................8

Количество релейных выходов.....................................................................................................3

Напряжение питания от:

- сети переменного тока частотой (50 ± 1) Гц, В...........................................................................220

-АКБ 7.2 А/ч. В............................................................................................................................12

Мощность, потребляемая прибором от сети переменного тока в дежурном режиме

(без учета внешней нагрузки) и в режиме тревоги, Вт, не более....................................................15

Ток, потребляемый прибором от АКБ, мА, не более:

- «Астра-712/4»:

в дежурном режиме.....................................................................................................................150

в режиме "Тревога".....................................................................................................................170

- «Астра-712/8»:

в дежурном режиме.....................................................................................................................180

в режиме "Тревога"......................................................................................................................200

Максимальный ток нагрузки выходов:

- для ЗО, А, не более:

а) с АКБ (клеммы «SND» и «BAT__out»)........................................................................................1,5

б) без АКБ (клеммы «SND» и «+12V»)..........................................................................................0,1

- для СО (клеммы «LHT» и «+12V»), мА, не более.........................................................................50

- управления (клеммы «ARM_out» и «+12V»), мА, не более...........................................................50

- реле (клеммы «Relay 1», «Relay 2», «Relay 3») при максимально допустимом

коммутируемом напряжении 100В, мА, не более...........................................................................100

Ток максимальной нагрузки по выходу «+12V», мА..................................................................750+50

Ток при коротком замыкании по выходу «+12 V», мА, не более....................................................40

Величина пульсации по выходу «+12 V», мВ, не более...............................................................100

Время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч, не менее

- «Астра-712/4» ..........................................................................................................................48

- «Астра-712/8»...........................................................................................................................36

Напряжение АКБ, при котором включается индикация разряда

(при отсутствии сетевого напряжения), В................................................................................11,5±0,3

Напряжение АКБ, при котором прибор переходит в "спящий" режим

(при отсутствии сетевого напряжения), В................................................................................10,5±0,3

Напряжение АКБ, при котором происходит отключение прибора

(при отсутствии сетевого напряжения), В................................................................................10,0±0,3

Параметры ШС (клеммы «ZoneX», «GND»:

Напряжение на клеммах ШС в дежурном режиме, В...............................................................от 9 до 14

Ток короткого замыкания по ШС, мА, не более.............................................................................20

Время интегрирования ШС, мс:

- охранный...............................................................................................................................70+10

- пожарный.............................................................................................................................300+30

Сопротивление проводов ШС (без учета выносного элемента), Ом, не более:

- охранный.................................................................................................................................220

- пожарный.................................................................................................................................150

Сопротивление утечки между проводами ШС или каждым проводом и «Землей», кОм, не менее:

- охранный..................................................................................................................................20

- пожарный ................................................................................................................................50

Сопротивление ШС, кОм, в состоянии:

- «Норма».............................................................................................................................от 3 до 5

- «Нарушение» охранный.......................................................................................от 0 до 3 или более 5

- «Нарушение» пожарный.................................................................................от 1,5 до 3 или от 5 до 12

- «Неисправность» пожарный.............................................................................от 0 до 1,5 или более 12

Сопротивление пожарного ШС в режиме двойной сработки, кОм, в состоянии:

- «Норма»........................................................................................................................от 3 до 5

- «Нарушение»................................................................................................от 0 до 1,5 или от 5 до 12

- «Внимание»...............................................................................................................от 1,5 до 3

- «Неисправность»..........................................................................................................более 12

Ток в ШС для питания извещателей, мА, не более ..................................................................3

Количество регистрируемых идентификаторовTM, не более.....................................................28

Масса прибора (без АКБ), кг, не более....................................................................................1,3

Габаритные размеры прибора, мм, не более.................................................................165 х 190 х 79

Условия эксплуатации: Диапазон температур, С°:

с АКБ....................................................................................................от минус 10 до плюс 55**

без АКБ....................................................................................................от минус 30 до плюс 55

Относительная влажность воздуха, %...........................до 93 при +40 С° без конденсации влаги
