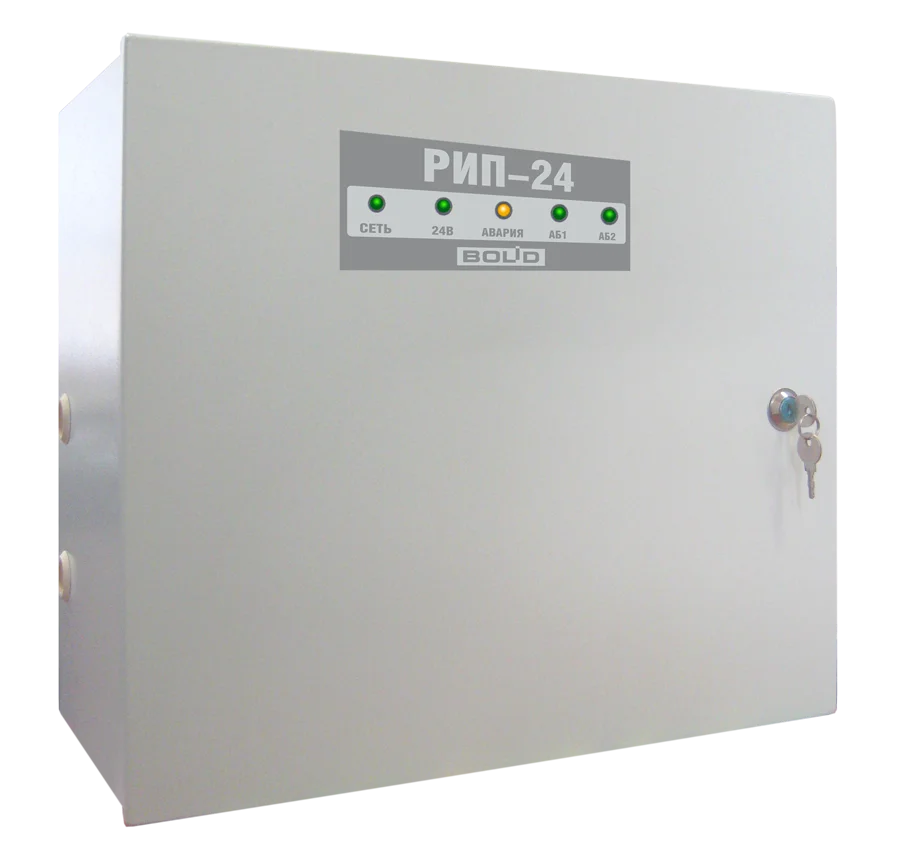

РИП-24 исп.06 резервный источник питания
Назначение:
- Резервированный источник питания предназначен для группового питания извещателей и приёмноконтрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
- РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем напряжения каждой из двух герметичных аккумуляторных батарей и их зарядом. РИП обеспечивает отключение батарей от нагрузки во избежание их недопустимого разряда.
- РИП обеспечивает световую и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения сети, заряд батарей, короткое замыкание или перегрузку на выходе, отсутствие батарей, отключение батарей при их разряде.
- РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания при питании от сети и от батарей, а также защиту от превышения выходного напряжения.
- РИП обеспечивает индивидуальный контроль напряжения каждой батареи и их защиту от перезаряда.
- РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений.
Основные особенности РИП-24 (исп.06):
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
- Контроль вскрытия корпуса
- Индивидуальный контроль напряжений на каждой из двух установленных АБ
- Встроенный двухполюсный выключатель сетевого напряжения - автомат защиты
- Длительное время резервирования
Технические характеристики:
|
Напряжение в сети, В |
150-250 |
|
|
Выходное напряжение, В |
при питании от сети |
27,2±0,6 |
|
при питании от АБ |
20…27 |
|
|
Номинальный выходной ток, А |
4 |
|
|
Максимальный выходной ток, А (не менее 2 мин) |
5 |
|
|
Максимальная мощность потребляемая от сети, В•А |
225 |
|
|
Собственный ток потребляемый от АБ, мА, не более |
70 |
|
|
Защита от превышения выходного напряжения |
Да |
|
|
Емкость АБ, А·ч |
2х40 или 2х26 |
|
|
Звуковой сигнализатор |
Да |
|
|
Возможность отключения звука |
Да |
|
|
Количество индикаторов |
5 |
|
|
Датчик вскрытия корпуса |
Да |
|
|
Количество релейных выходов |
3 (оптореле) |
|
|
Максимальные напряжение и ток коммутации |
80 В, |
|
|
Время технической готовности |
Не более 6 с |
|
|
Диапазон рабочих температур |
от минус 10 до + 40 °C |
|
|
Относительная влажность |
до 90% при +25 °C |
|
|
Средний срок службы |
10 лет |
|
|
Тип корпуса, степень защиты (IP) |
М3 (IP30) |
|
|
Корпус |
Металл IP30 |
|
|
Габариты (ШхВхГ), мм |
450х400х210 |
|
|
Масса без АБ |
7 |
|
|
Подключение РИП(сечение проводов кв.мм) |
РИП-24 исп.06 |
|
|
к сети |
0,75…6 |
|
|
к нагрузке |
0,5…2,5 |
|
|
к реле |
0,2…2,5 |
|
|
к датчику вскрытия |
0,5…2,5 |
|
|
Тип монтажа |
Настенный, навесной |
|
